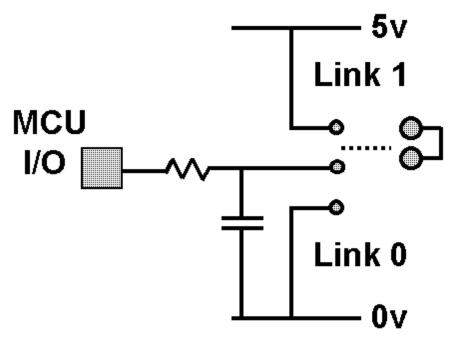

单片机应用中，有时需要让外部用跳线进行选择设置，单片机按跳线的状态来进行相应的控制操作。本例中可用一个I/O口检测出跳线连接的3种状态：高电平，低电平或者悬空（高阻态）。电路如右图所示。


检测低电平状态：I/O口为输入状态，直接读取引脚上的低电平。

检查高电平状态：I/O口为输入状态，直接读取引脚上的高电平。

 检查高阻状态：I/O口设为输出态，输出高电平。然后设置I/O口为输入态，读取引脚状态，为高电平；再把I/O口设为输出态，输出低电平，读取引脚状态，为低电平。说明为高阻态。
