4.2 单片机发送数据程序框图
用RB5引脚作为发送引脚，单片机发送数据程序框图如图4所示。当有数据要从单片机发往PC机时，单片机调用发送子程序。在发送子程序中，首先设置发送计数器内容为8，然后发送起始位，起始位应持续104 us。因此要调用延时子程序，延时子程序执行完后，RB5上的信号并未立刻变成第一位数据的值，这是因为还要执行几条指令，如右移TRS_R、置位等RB5上的信号才会变化。假设延时104 us，那么加上几条指令的执行时间，起始位就比104 us宽了。因此，延时子程序少于104 us，根据具体的程序定为97 us。然后，右移发送数据寄存器TRS_R，将其最低位即要发送的数据位移入C中，再根据C中的内容将RB5清零或置1，然后将发送计数器内容减1，并判断其是否为0。若为1，则说明未发送完毕，继续发送；否则，发送停止位。最后，退出发送子程序。

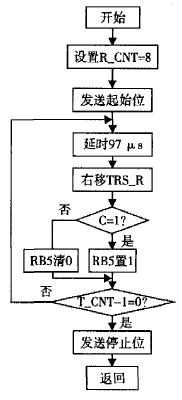

图4 单片机发送数据程序框图
5 PC机通信程序
VB6.0提供了串行通讯MSComm(电话盒)控件来为应用程序提供串行通信，它将串口设备当作一个目标封装起来，容易操作，编程很方便，其良好的用户界面、简单方便的串行通信和实用性强的优点，无需借用其他语言就可以开发出优秀的通信软件，因而PC机软件采用VB6.0语言编写。
MSComm控件的调出及其主要属性如下。
(1)MSComm控件的调出
VB6.0的MSComm控件并不会主动出现在工具箱中，当需要它时，让它出现在工具箱中的步骤如下：
- 选择菜单上的“工程”；
- 在“工程”菜单中选择“部件”；
- 出现对话框后，在可勾选的项目中勾选Microsoft Comm Control 6.0；
- 按下“确定”按钮，即可在工具箱中见到“电话盒”的图标，就可以将此控件加载进行串行通信。
(2)MSComm属性
MSComm属性很多，其重要的属性说明如下：
- commPort：设定或返同通信端口号。端口号由1开始往上递增，最大值是16。
- Settings：设定通信端口初始化参数。其格式为“Baud，P，D，S”，其中Baud为波特率，可设为1200、2400、9600、14400、19200和28800等几种；P为校验位(E表示偶校验、O表示奇校验、M表示符号校验(即在校验位放置一个1的位)、S表示空白校验(即在校验位放置一个0的位)、N表示无校验位(默认值))；D为数据位数，可选值为4、5、6、7、8(默认值)；S表示停止位数，可选值为1、1.5、2。
- PortOpen：设定并返回通信端口的状态。使用串行端口之前必须先打开该端口(PortOpen=True)，而在使用完毕后必须关闭该端口(PortOpen=False)。
- Input：从输入缓冲区返回并清除字符。这是一种FIFO(First in First Out)机制。如Buffer $=MSComm1.Input，表示将输入缓冲区的字符读入Buffer字符串变量中。
- Output：将一个字符或字符串写入传输缓冲区，如MSComm1.Output="ABCD"。此即将ABCD 4个字符通过串行端口传送出去。
- InBuferCount：传回在接收缓冲区中的字符数，是指已接收，并在接收缓冲区等待读取的字符数。
- InputMode：设定和返回类型。该属性设为0时，数据通过Input属性以文本方式取回，如设为1，则数据通过Input属性以二进制方式取回。
6 结论
利用PIC16C711的外部中断输入引脚RB0/INT接收数据，避免了查询法带来的耗费大量系统资源的缺点。PIC系列单片机执行指令的速度
快，提高了系统效率。PIC16C711内部无硬件UART，本文用软件模拟它与PC之问的串行异步通信，从而降低了硬件成本。VB具备MSComm
(电话盒)控件，实现串行通信非常方便。
