1-3 TI的DSP系列
DSP的主要供应商
目前市场上的主要DSP生产商包括TI，ADI，Motorola，Lucent和Zilog等，其中TI占有最大市场份额。作为第一片DSP产品TMS32010的生产商和DSP行业的领头者，TI公司的产品包括从低端的低成本低速度DSP到高端大运算量的DSP产品。
TI的三大主力DSP产品
C5000系列:C54X，C54XX，C55X(低功耗)
C2000系列:C20X，F20X，F24X，F24XX(控制器)
C6000系列:C62XX，C67XX，C64X(高性能)
TI其他DSP产品
C3X系列(浮点):C30，C31，C32，VC33
C2x和C5x系列:C20，C25，C50等
C4X、C8X系列
DSP主要供应商的网站
德州仪器(TI):http:\\www.ti.com，http:\\www.ti.com.cn
模拟器件(ADI):http:\\www.analog.com
郎讯科技:http:\\www.1ucent.com
莫托罗拉:http:\\www.mot.com
1.4 TI的DSP系列介绍
目前，广泛使用的TI的DSP有三个系列:C2000，C5000和C6000，C3X也有使用，而其他型号都基本淘汰。需要提醒注意的是，同一系列中不同型号的DSP一般都具有相同的DSP核，相同或兼容的汇编指令系统；而它们的差别仅在于片内存储器的大小，外设资源(如定时器、串口、并口等)的多少。不同系列的DSP它们的汇编指令系统不兼容，但汇编语言的语法非常相似。除了汇编语言外，TI还为每个系列都提供了优化c编译器，方便用户使用c(使用ANSI的标准c)语言进行开发，效率可以做到手工汇编的90％甚至更高。下面我们简单介绍这个常用系列:
1.C2000系列:
C2000系列是一个控制器系列，全部为16位定点DSP。该系列中的一些型号具有片内FLASH RAM，如TMS320F24x，TMS320LF240x等。TI所有DSP中，也只有C2000有FLASH。作为控制器，C2000系列除了有一个DSP核以外，还有大量的外设资源，如A/D、定时器、各种串口(同步或异步)、WATCHDOG、CAN总线、PWM发生器、数字IO脚等等。特别是C2000的异步串口可以与PC的UART相连，也是TI所有DSP中唯一具有异步串口的系列。

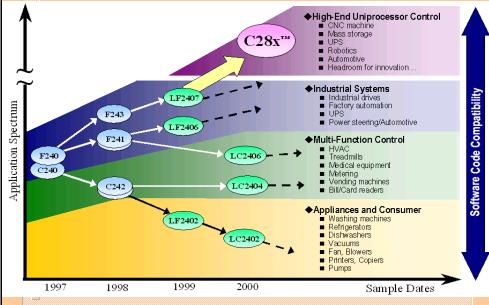

图2 C2000系列DSP的型号
2.C5000系列:
C5000系列是一个定点低功耗系列，特别适用于手持通讯产品，如手机、PDA、GPS等。目前的处理速度一般在80MIPS一400MIPS。C5000系列主要分为C54xx和C55XX两个系列。两个系列在执行代码级是兼容的，但他们的汇编指令系统却不同。目前TMS320VC5402的零售价在￥60一￥80元，性价比极高。C5000包含的主要外设有McBPS同步串口，HPI并行接口，定时器，DMA等。其中C55XX提供EMIF外部存储器扩展接口，允许用户直接使用SDRAM、SBSRAM、SRAM、EPROM等各种存储器。而C54XX没有提供EMIF，所以只能直接使用静态存储器SRAM和EPROM。另外，C5000系列一般都使用双电源供电，其I/0电压和核电压一般不同，而且不同型号也有差别。不过，TI提供了全系列的DC—DC变换器可以解决DSP的电源问题。
C5000系列一般都提供PGE封装，便于PCB板的制作。

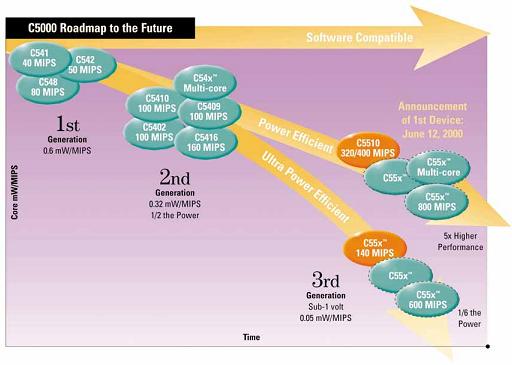

图3 C5000系列DSP
3.C3X系列:
C3X系列虽然不是目前TI的主流产品，但作为一个32位的低价位浮点DsP，仍然被广泛使用。其中，TMS320VC33的价格大约在￥200元左右，其最高处理速度为150MFLOPs。C3X系列的结构比较简单，外设也比较少，主要有同步串口，DMA通道，定时器，能用于数字I/O的引脚也只有2条。下面是VC33的简单情况:
- 高品质的浮点DSP，13ns和17ns指令周期
- 34Kx32Bit片内RAM
- X5 PLL时钟产生器
- 低功耗，<200mv@150MFLOPS
- 16/32bits整数和32/40bits浮点数运算
- 32位指令字，24bits地址线
- 具有BOOTLOADER。一个串口，两个32位的定时器和DMA
- 八个扩展精度寄存器，R0，R1，。。R7
- 双电压共电，1.8V核电压和3.3V的I/O电压
- 支持JTAG调试标准。四个简单、高效的预译码信号
4.C6000系列:
C6000系列是一个32位的高性能的DSP芯片，目前处理速度从800MIPS一2400MIPS，而且还在不断提高。其中，C62XX为定点系列，C67XX和C64XX为浮点系列。同C55XX一样，C6000也提供EMIF扩展存储器接口，方便用户使用各种外部扩展存储器，如SBSRAM、SDRAM、SRAM、EPROM。C6000提供的主要外设有McBPS同步串口，HPI并行接口，定时器，DMA等。另外，在C6000的一些型号中还提供了PCI接口。C6000几乎都只提供BGA球形封装，在PCB板制作时需要多层板，增加了开发和调试的难度。另外，C6000系列的功耗较大，需要仔细考虑DSP与系统其他部分的电力分配，选择适当的DC—DC转换器。
