第一节：单数码管按键显示
单片机最小系统的硬件原理接线图：

1.  接电源：VCC（PIN40）、GND（PIN20）。加接退耦电容0.1uF
2.  接晶体：X1（PIN18）、X2（PIN19）。注意标出晶体频率（选用12MHz），还有辅助电容30pF
3.  接复位：RES（PIN9）。接上电复位电路，以及手动复位电路，分析复位工作原理
4.  接配置：EA（PIN31）。说明原因。

发光二极的控制：单片机I/O输出
将一发光二极管LED的正极（阳极）接P1.1，LED的负极（阴极）接地GND。只要P1.1输出高电平VCC，LED就正向导通（导通时LED上的压降大于1V），有电流流过LED，至发LED发亮。实际上由于P1.1高电平输出电阻为10K，起到输出限流的作用，所以流过LED的电流小于（5V-1V）/10K = 0.4mA。只要P1.1输出低电平GND，实际小于0.3V，LED就不能导通，结果LED不亮。

开关双键的输入：输入先输出高
一个按键KEY_ON接在P1.6与GND之间，另一个按键KEY_OFF接P1.7与GND之间，按KEY_ON后LED亮，按KEY_OFF后LED灭。同时按下LED半亮，LED保持后松开键的状态，即ON亮OFF灭。

数码管的接法和驱动原理
    一支七段数码管实际由8个发光二极管构成，其中7个组形构成数字8的七段笔画，所以称为七段数码管，而余下的1个发光二极管作为小数点。作为习惯，分别给8个发光二极管标上记号：a,b,c,d,e,f,g,h。对应8的顶上一画，按顺时针方向排，中间一画为g，小数点为h。
    我们通常又将各二极与一个字节的8位对应，a(D0),b(D1),c(D2),d(D3),e(D4),f(D5),g(D6),h(D7)，相应8个发光二极管正好与单片机一个端口Pn的8个引脚连接，这样单片机就可以通过引脚输出高低电平控制8个发光二极的亮与灭，从而显示各种数字和符号；对应字节，引脚接法为：a(Pn.0)，b(Pn.1)，c(Pn.2)，d(Pn.3)，e(Pn.4)，f(Pn.5)，g(Pn.6)，h(Pn.7)。
    如果将8个发光二极管的负极（阴极）内接在一起，作为数码管的一个引脚，这种数码管则被称为共阴数码管，共同的引脚则称为共阴极，8个正极则为段极。否则，如果是将正极（阳极）内接在一起引出的，则称为共阳数码管，共同的引脚则称为共阳极，8个负极则为段极。

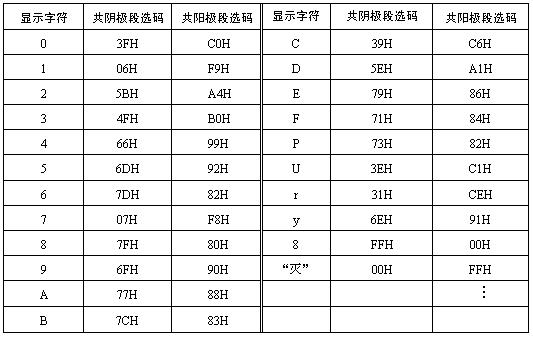

    以单支共阴数码管为例，可将段极接到某端口Pn，共阴极接GND，则可编写出对应十六进制码的七段码表字节数据如右图：


16键码显示的程序
我们在P1端口接一支共阴数码管SLED，在P2、P3端口接16个按键，分别编号为KEY_0、KEY_1到KEY_F，操作时只能按一个键，按键后SLED显示对应键编号。
