Protel DXP PCB的高级编辑技巧[图]

文章编号:
090110164404
文章分类: EDA技术 Protel
点 击:
...
关 键 词: 技巧
文章来源:
网络
摘 要:
对于不同要求的 PCB 电路设计, Protel DXP 提供了一些高级的编辑技巧用于满足设计的需要,主要包括放置文字、放置焊盘、放置过孔和放置填充等组件放置,以及包地、补泪滴、敷铜等 PCB 编辑技巧

    对于不同要求的 PCB 电路设计, Protel DXP 提供了一些高级的编辑技巧用于满足设计的需要,主要包括放置文字、放置焊盘、放置过孔和放置填充等组件放置,以及包地、补泪滴、敷铜等 PCB 编辑技巧。

这些编辑技巧对于实际电中板设计性能的提高是很重要的,本章将对这些编辑技巧进行详细说明。

7.1 放置坐标指示

放置坐标指示可以显示出 PCB 板上任何一点的坐标位置。

启用放置坐标的方法如下:从主菜单中执行命令 Place/Coordinate ,也可以用元件放置工具栏中的 ( Place Coordinate )图标按钮。

进入放置坐标的状态后,鼠标将变成十字光标状,将鼠标移动到合管的位置,单击鼠标确定放置,如图 7-1 所示。

图 7-1 坐标指示放置

坐标指示属性设置可以通过以下方法之一:

  • 在用鼠标放置坐标时按 Tab 键,将弹出 Coordinate (坐标指示属性)设置对话框,如图 7-2 所示。

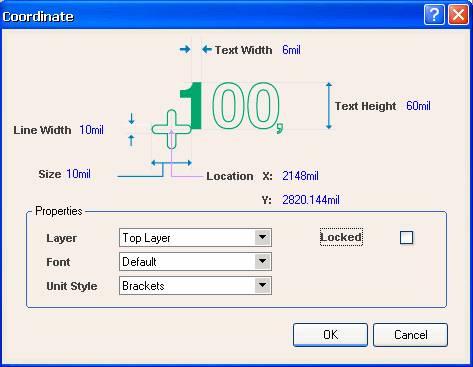

    图 7-2 坐标指示属性设置
  • 对已经在 PCB 板上放置好的坐标指示,直接双击该坐标指示也将弹出 Coordinate 属性设置对话框。

坐标指示属性设置对话框中有如下几项:

  • Line Width: 用于设置坐标线的线宽。
  • Text Width :用于设置坐标的文字宽度。
  • Text Height :用于设置坐标标注所占高度。
  • Size :用于设置坐标的十字宽度。
  • Location X 和 Y :用于设置坐标的位置 x 和 y 。
  • Layer 下拉列表:用于设置坐标所在的布线层。
  • Font 下拉列表:用于设置坐标文字所使用的字体。
  • Unit Style 下拉列表:用于设置坐标指示的放置方式。有 3 种放置方式,分别为 None (无单位)、 Normal (常用方式)和 Brackets (使用括号方式)。
  • Locked 复选项:用于设置是否将坐标指示文字在 PCB 上锁定。

7.2 距离标注
在电路板设计中,有时对元件或者电路板的物理距离要进行标注,以便以后的检查使用。

1 .放置距离标注的方法
先将 PCB 电路板切换到 Keep-out Layer 层,然后从主菜单执行命令 Place/Dimension/Dimension ,也可以用元件放置工具栏中的 Place Standard Dimension 按钮。

进入放置距离标注的状态后,鼠标变成如图 7-3 所示的十字光标状。将鼠标移动到合适的位置,单击鼠标确定放置距离标注的起点位置。移动鼠标到合适位置再单击,确定放置距离标注的终点位置,完成距离标注的放置,如图 7-4 所示。系统自动显示当前两点间的距离。

图 7-3 放置距离标注起点 图 7-4 放置距离标注终点

2 .属性设置

属性设置的方法如下:

  •  在用鼠标放置距离标注时按 Tab 键,将弹出 Dimension (距离标注属性)设置对话框,如图 7-5 所示。

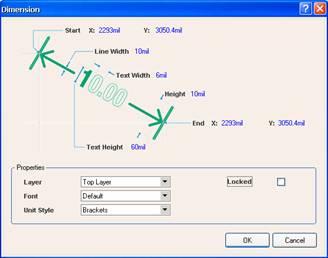

        图 7-5 距离标注设置对话框
  •  对已经在 PCB 板上放置好的距离标注,直接双击也可以弹出距离标注属性设置对话框。

距离属性设置对话框中有如下几项:

  • Start X 和 Y :用于设置距离标注的起始坐标 x 和 y 。
  • Line Width :用于设置距离标注的线宽。
  • Text Width :用于设置距离标注的文字宽度。
  • Height :用于设置距离标注所占高度。
  • End X 和 Y :用于设置距离标注的终止坐标 x 和 y 。
  • Text Height :用于设置距离标注文字的高度。
  • Layer 下拉列表:用于设置距离标注所在的布线层。
  • Font 下拉列表:用于设置距离标注文字所使用的字体。
  • Locked 复选项:用于设置该距离注释是否要在 PCB 板上固定位置。
  • Unit Style 下拉列表:用于设置距离单位的放置。有 3 种放置方式,分别为 None (无单位)、 Normal (常用方式)和 Brackets (使用括号方式)。效果分别如图 7-6 、图 7-7 和图 7-8 所示。

    图 7-6 none 风格 图 7-7 Nomal 风格             图 7-8 Brackets 风格

7.3 敷铜
通常的 PCB 电路板设计中,为了提高电路板的抗干扰能力,将电路板上没有布线的空白区间铺满铜膜。一般将所铺的铜膜接地,以便于电路板能更好地抵抗外部信号的干扰。

1 .敷铜的方法

从主菜单执行命令 Place/Polygon Plane …,也可以用元件放置工具栏中的 Place Polygon Plane 按钮 。

进入敷铜的状态后,系统将会弹出 Polygon Plane (敷铜属性)设置对话框,如图 7-9 所示。

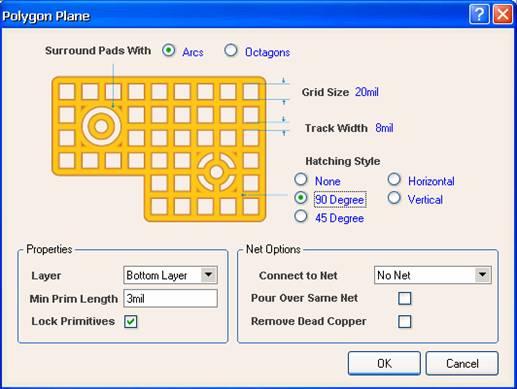

图 7-9 敷铜属性设置对话框

在敷铜属性设置对话框中,有如下几项设置:

  • Surround Pads With 复选项:用于设置敷铜环绕焊盘的方式。有两种方式可供选择: Arcs (圆周环绕)方式和 Octagons (八角形环绕)方式。两种环绕方式分别如图 7-10 和图 7-11 所示。

    图 7-10 圆周环绕方式               图 7-11 八角形环绕方式
  • Grid Size :用于设置敷铜使用的网格的宽度。
  • Track Width :用于设置敷铜使用的导线的宽度。
  • Hatching Style 复选项:用于设置敷铜时所用导线的走线方式。可以选择 None (不敷铜)、 90 ° 敷铜、 45 ° 敷铜、水平敷铜和垂直敷铜几种。几种敷铜导线走线方式分别如图 7-12 、 7-13 、 7-14 、 7-15 、 7-16 所示。当导线宽度大于网格宽度时,效果如图 7-17

    图 7-12 None 敷铜                      图 7-13 90 ° 敷铜                   图 7-14 45 ° 敷铜

    图 7-15 水平敷铜                         图 7-16 垂直敷铜                     图 7-17 实心敷铜
  • Layer 下拉列表:用于设置敷铜所在的布线层。
  • Min Prim Length 文本框:用于设置最小敷铜线的距离。
  • Lock Primitives 复选项:是否将敷铜线锁定,系统默认为锁定。
  • Connect to Net 下拉列表:用于设置敷铜所连接到的网络,一般设计总将敷铜连接到信号地上。
  • Pour Over Same Net 复选项:用于设置当敷铜所连接的网络和相同网络的导线相遇时,是否敷铜导线覆盖铜膜导线。
  • Remove Dead Coper 复选项:用于设置是否在无法连接到指定网络的区域进行敷铜。

2 .放置敷铜
设置好敷铜的属性后,鼠标变成十字光标表状,将鼠标移动到合适的位置,单击鼠标确定放置敷铜的起始位置。再移动鼠标到合适位置单击,确定所选敷铜范围的各个端点。

必须保证的是,敷铜的区域必须为封闭的多边形状,比如电路板设计采用的是长方形电路板,是敷铜区域最好沿长方形的四个顶角选择敷铜区域,即选中整个电路板。

敷铜区域选择好后,右击鼠标退出放置敷铜状态,系统自动运行敷铜并显示敷铜结果。

7.4 补泪滴
在电路板设计中,为了让焊盘更坚固,防止机械制板时焊盘与导线之间断开,常在焊盘和导线之间用铜膜布置一个过渡区,形状像泪滴,故常称做补泪滴( Teardrops )。

泪滴的放置可以执行主菜单命令 Tools/Teardrops… ,将弹出如图 7-18 所示的 Teardrop ptions (泪滴)设置对话框。

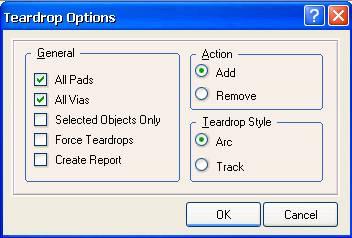

图 7-18 泪滴设置对话框

接下来,对泪滴设置对话框中的各个选项区域的作用进行相应的介绍。

① General 选项区域设置

General 选项区域各项的设置如下:

  •  All Pads 复选项:用于设置是否对所有的焊盘都进行补泪滴操作。
  • All Vias 复选项:用于设置是否对所有 过孔 都进行补泪滴操作。
  • Selected Objects Only 复选项:用于设置是否只对所选中的元件进行补泪滴。
  • Force Teardrops 复选项:用于设置是否强制性的补泪滴。
  • Create Report 复选项:用于设置补泪滴操作结束后是否生成补泪滴的报告文件。

② Action 选项区域设置

Action 选项区域各基的设置如下:

  • Add 单选项:表示是泪滴的添加操作。
  • Remove 单选项:表示是泪滴的删除操作。

③ teardrop Style 选项区域设置

Teardrop Style 选项区域各项的设置介绍如下:

  • Arc 单选项:表示选择圆弧形补泪滴。
  • Track 单选项:表示选择用导线形做补泪滴。

所有泪滴属性设置完成后,单击 OK 按钮即可进行补泪滴操作。使用圆弧形补泪滴的方法操作结束后如下图 7-19 所示。

图 7-19 补泪滴效果示意图

电路板设计中抗干扰的措施还可以采取包地的办法,即用接地的导线将某一网络包住,采用接地屏蔽的办法来抵抗外界干扰。

网络包地的使用步骤如下:

  1. 选择需要包地的网络或者导线。从主菜单中执行命令 Edit/Select/Net ,光标将变成十字形状,移动光标一要进行包地的网络处单击,选中该网络。如果是元件没有定义网络,可以执行主菜单命令 Select/Connected Copper 选中要包地的导线。
  2. 放置包地导线。从主菜单中执行命令 Tools/Outline Selected Objects 。系统自动对已经选中的网络或导线进行包地操作。包地操作前和操作后如图 7-20 和图 7-21 所示。

    图 7-20 包地操作前效果图                    图 7-21 包地操作后效果图
  3. 对包地导线的删除。如果不再需要包地的导线,可以在主菜单中执行命令 Edit/Select/Connected Copper 。此时光标将变成十字形状,移动光标选中要删除的包地导线,按 Delect 键即可删除不需要的包地导线。


7.5 放置文字
有时在布好的印刷板上需要放置相应元件的文字( String )标注,或者电路注释及公司的产品标志等文字。

必须注意的是所有的文字都放置在 Silkscreen (丝印层)上。

放置文字的方法包括:执行主菜单命令 Place/String ,或单击元件放置工具栏中的 ( Place String )按钮。

选中放置后,鼠标变成十字光标状,将鼠标移动到合适的位置,单击鼠标就可以放置文字。系统默认的文字是 String ,可以用以下的办法对其编辑。

可用以下两种方法对 String 进行编辑。

● 在用鼠标放置文字时按 Tab 键,将弹出 String (文字属性)设置对话框,如图 7-22 所示。

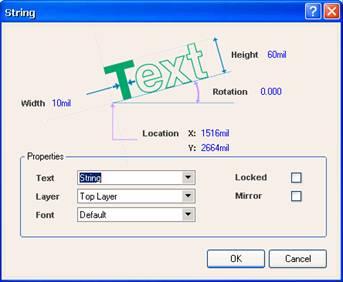

图 7-22 文字属性设置对话框

•  对已经在 PCB 板上放置好的文字,直接双击文字,也可以弹出 String 设置对话框。

其中可以设置的项是文字的 Height (高度)、 Width (宽度)、 Rotation (放置的角度)和入置的 x 和 y 的坐标位置 Location X/Y 。

在属性“ Properties ”选项区域中,有如下几项:

  • Text 下拉列表:用于设置要放置的文字的内容,可根据不同设计需要而进行更改。
  • Layer 下拉列表:用于设置要放置的文字所在的层面。
  • Font 下拉列表:用于设置放置的文字的字体。
  • Locked 复选项:用于设定放置后是否将文字固定不动。
  • Mirror 复选项:用于设置文字是否镜像放置。

7.6 放置过孔
当导线从一个布线层穿透到另一个布线层时,就需要放置 过孔 ( Via ); 过孔 用于是同板层之间导线的连接。

① 放置 过孔 的方法

可以执行主菜单命令 Place/Via ,也可以单击元件放置工具栏中的 Place Via 按钮。

进入放置 过孔 状态后,鼠标变成十字光标状,将鼠标移动到合适的位置,单击鼠标,就完成了 过孔 的放置。

② 过孔 的属性设置

过孔 的属性设置有以下两种方法:

● 在用鼠标放置 过孔 时按 Tab 键,将弹出 Via ( 过孔 属性)设置对话框,如图 7-23 所示。

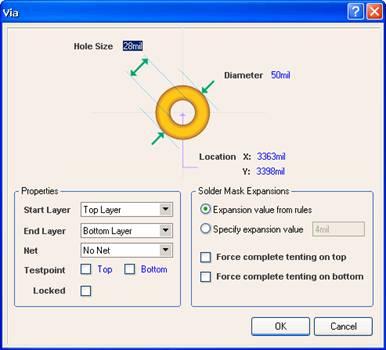

图 7-23 过孔 属性设置对话框

● 对已经在 PCB 板上放置好的 过孔 ,直接双击,也可以弹出 过孔 属性设置对话框。 过孔 属性设置对话框中可以设置的项目有:

  • Hole Size :用于设置 过孔 内直径的大小
  • Diameter :用于设置 过孔 的外直径大小。
  • Location :用于设置 过孔 的圆心的坐标 x 和 y 位置。
  • Start Layer :用于选择 过孔 的起始布线层。
  • End Layer 下拉列表:用于选择 过孔 的终止布线层。
  • Net 下拉列表:用于设置 过孔 相连接的网络。
  •  Testpoint 复选项:用于设置 过孔 是否作为测试点,注意可以做测试点的只有位于顶层的和底层的 过孔 。
  • Locked 复选项:用于设定放置 过孔 后是否将 过孔 固定不动。
  • Solder Mask Expansions :设置阻焊层。

7.7 放置焊盘
1 .放置焊盘的方法

可以执行主菜单中命令 Place/Pad ,也可以用元件放置工具栏中的 Place Pad 按钮。

进入放置焊盘( Pad )状态后,鼠标将变成十字形状,将鼠标移动到合适的位置上单击就完成了焊盘的放置。

2 .焊盘的属性设置

焊盘的属性设置有以下两种方法:

● 在用鼠标放置焊盘时,鼠标将变成十字形状,按 Tab 键,将弹出 Pad (焊盘属性)设置对话框,如图 7-24 所示。

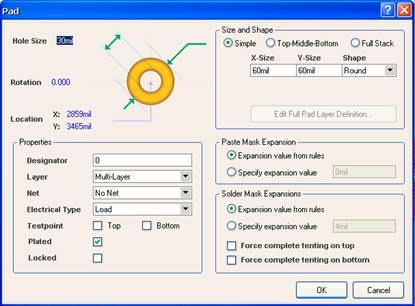

图 7-24 焊盘属性设置对话框

● 对已经在 PCB 板上放置好的焊盘,直接双击,也可以弹出焊盘属性设置对话框。在焊盘属性设置对话在框中有如下几项设置:

  •  Hole Size :用于设置焊盘的内直径大小。
  •  Rotation :用一设置焊盘放置的旋转角度。
  •  Location :用于设置焊盘圆心的 x 和 y 坐标的位置。
  •  Designator 文本框:用于设置焊盘的序号。
  •  Layer 下拉列表:从该下拉列表中可以选择焊盘放置的布线层。
  •  Net 下拉列表:该下拉列表用于设置焊盘的网络。
  •  Electrical Type 下拉列表:用于选择焊盘的电气特性。该下拉列表共有 3 种选择方式: Load (节点)、 Source (源点)和 Terminator (终点)。
  •  Testpoint 复选项:用于设置焊盘是否作为测试点,可以做测试点的只有位于顶层的和底层的焊盘。
  •  Locked 复选项:选中该复选项,表示焊盘放置后位置将固定不动。
  •  Size and Shape 选项区域:用于设置焊盘的大小和形状
  •  X-Size 和 Y-Size :分别设置焊盘的 x 和 y 的尺寸大小。
  •  Shape 下拉列表:用于设置焊盘的形状,有 Round (圆形)、 Octagonal (八角形)和 Rectangle
  • (长方形)。
  •  Paste Mask Expansions 选项区域:用于设置助焊层属性。
  •  Solder Mask Expansions 选项区域:用于设置阻焊层属性。
