来电显示记录器[图]

文章编号:
090113204949
文章分类: 单片机 AVR
点 击:
...
关 键 词: 来电显示,DTMF
文章来源:
网络
摘 要:
本制作使用1602B的液晶。可以将234个来电存在EEPROM中,并可以通过电脑串行口在超级终端中读取数据。MT8870 是电信信号 DTMF 解码器,在本电路中有两个输入:一个是电话线输入,另一个是耳机输入,可以接扫描仪、录

本制作使用2X16的液晶(国内型号叫1602B)。可以将234个来电存在EEPROM中,并可以通过电脑串行口在超级终端中读取数据。MT8870 是电信信号 DTMF 解码器,在本电路中有两个输入:一个是电话线输入,另一个是耳机输入,可以接扫描仪、录音机等设备。两只按键可以上下查看记录。

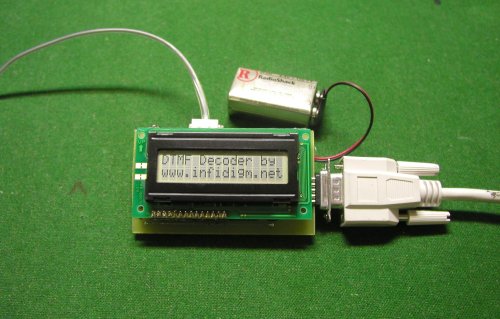

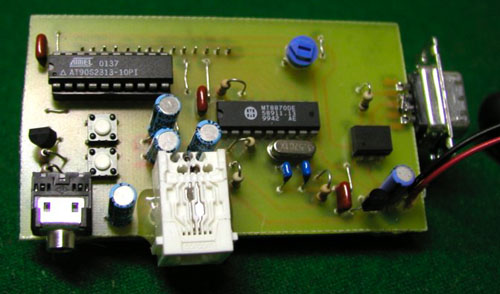

实物图:

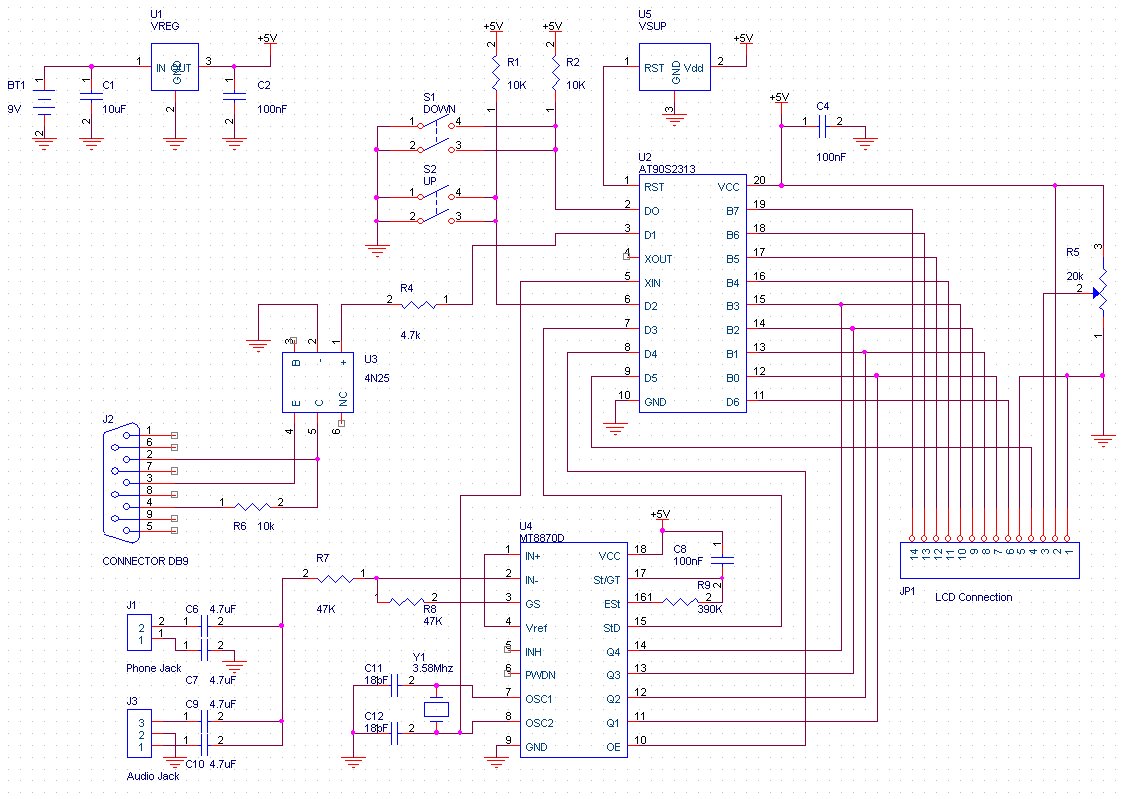

电路图:(点击可放大)

点击此处下载制作资料和源代码
