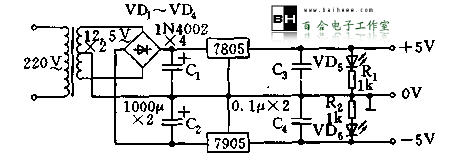

此电路是一个简单实用的双极性稳压电泊，可输出土5V两组电压。7805输出最大电流高达1A时，输出电压为4.8—5.2V。7905输入电压可在7.3~35V之间变化
制作时，如果C2距7905较远(超过5cm)时．应在靠近7905输入端处，对地接一只25uF铝电解电容器或2.2uF钽电容器。同样情况下，应从7805输入端与地之间连接一只0.22uF的电容器。
