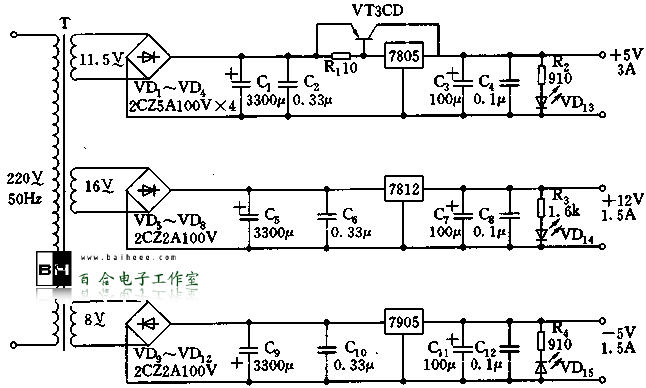

如图1-5所示。当接通电源220V时，由电源变压器T的次级分离三种不同的交流电压，分别供给7805、7812及7905的输入端，其输出为+5V、+12V及-5V电源电压。其中VT为7805的扩大大功率三极管，使原1.5A电流扩增到3A电流，其输出电压仍保持不变。

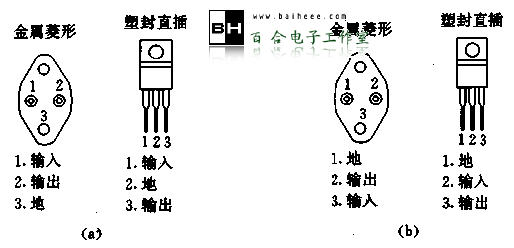

三端固定集成稳压器7805、7812及7905的外形及管脚排列如下图所示。(a)为7805、7812；(b)为7905。
