1、工作原理

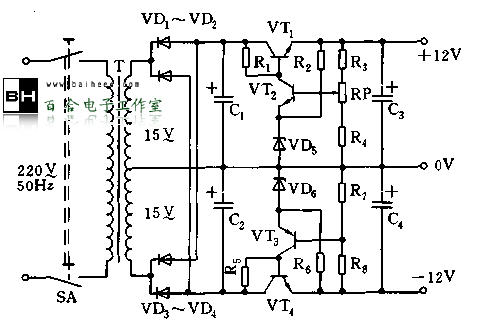

　　如图1-10所示。变压器T次级的交流电压经VD1~VD4全波整流与C1、C2滤波，得到二组正负相等的直流电压。由稳压二极管VD5、VD6组成基准电压，其中电阻R2、R6为VD5和VD6提供基准电流回路。电阻R3、R4、R7、R8及电位器RP组成取样电路，经三极瞥VT2、VT3取样放大后．去控制调整管VT1。VT4进行电压调整，输出正负12V稳定电压。电容C3、C4为输出滤波电容。

　　2．元器件选择

　　电容C1、C2选470uF/32V，C3、C4选220uF/25V。电阻R1、R5为1.2k，R2、R6为0.2K，R3为0.91K，R4、R7为0.15K，R8为1k。以上均为金屑膜RJ-1/2W的电阻。电位器RP为0.27K。二极管VD1~VD4，用2CZ82B。稳压二极管VD5、VD6用2CW55。三极管VT1为3DA2、VT2为3DG6，VT3为3AX31，VT4为3AD6。

　　3．安装与使用

　　(1)调整管VT1、VT4的安装表面应平滑、无尘、无表面损伤与划道。当装在散热器上时，应先在调整管与散热器的接触表面徐上一层导热硅脂，以保证良好的接触面，减少热阻，达到负载效率。

　　(2)为保证调整管得到良好的散热，其散热器尺寸为120×120×3mm³。

　　(3)电位器RP为调整电源输出电压的大小，通过调整使正负电压相等，达到正负电压的对称性。

　　(4)只要元件无误，按图正确焊接，一般不用调调，一装即成。
