并联型18V/2A稳压电源

文章编号:
091111135207
文章分类: 电路 电源
点 击:
...
关 键 词: 并联型,18V/2A
文章来源:
百合电子工作室收集整理
摘 要:
CW337三端稳压器的额定输出电流为1A,为扩大输出电流,通常采用外接功率管的方法,但这种方法会降低稳压精度,增加稳压器输入与输出的压差,对大电流工作的电源是不利的

  CW337三端稳压器的额定输出电流为1A,为扩大输出电流,通常采用外接功率管的方法,但这种方法会降低稳压精度,增加稳压器输入与输出的压差,对大电流工作的电源是不利的。本文介绍的CW337三端集成稳压器采用独特的并联方式扩大输出电流.保持稳压精度不变,工作稳定可靠,效率高、容量大,其纹波电压不大于15mV,输出电压保持在-18V、±0.5V。

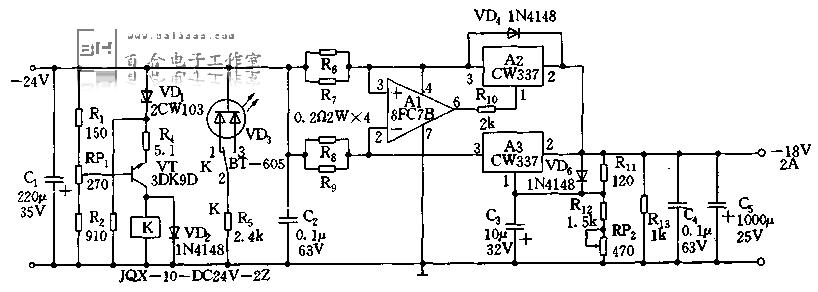

  如图所示。由A2、A3组成输出电压为-18V的稳压电源,该电源采用一块A1运算放大器来平衡两块集成稳压器的输出电流。R6、R7和R8、R7分别为A2和A3的采样电阻,并且统一用R12、RP2来微调两块集成稳压器的输出电压。采用这种独特的并联方式,使输出电流由1A扩大为2A,在不影响稳压精度的情况下,达到扩大输出电流目的。

  从图中可看出,A2集成稳压器的输出端被A3的输出端箝位,而且A2的调节端与运算放大器A1的输出端相连,使A2受A1的控制。当流过采样电阻R6、R7和R8、R9的电流相等时,A1的同相输入端③与反相输入瑞②相等,A1处于平衡状态,其输出端⑥的电位被确定在某一个固定值上,A2的调整端①有一个确定的基准电压,表明两个稳压器在运算放大器的控制下,已处于自动平衡状态。输出电压的高低可由RP2调节。

  若由于某种原因流过R6、R7上的电流大于流过R8、R9上的电流时,则采样电阻R6、R7上的压降增大.它给A1同相输入端⑨一个信号,使Al输出端⑧的电位降低,以此电位控制A2的调整端①的电位,从而使Al的输出电压下降,输出电流减小,直至恢复到平衡状态为止。反之,如R6、R7上的电流小于R8、R9上的电流时,则按上述的调节过程作相反方向调整,使A1输出电压升高,直至R6、R7上的电流与R8、R9上的电流相等为止。

  越高,抑制纹波效果就越好。当C3的容量为10uF时,在稳压器整个输出电压的范围内,可达到80dB的纹波抑制比。另一方面,由于在电路中接了电容C3,此时一旦输入端或输出端发生短路,C3中存储的电荷会通过调整管和基准放大管释放而损坏稳压器。为了防止在这种情况下C3的放电电流通过稳压器A3,在R11两端并接了一只二权管VD5。

  -18V稳压电源在没有容性负载的情况下,可以稳定地工作。但当输出端有500~5000pF的容性负载时,就很容易发生自激。为了抑制自激,在输出端接有一只铝电解电容C5。它在起到滤波作用的同时还可以改善电源的瞬态响应。但是,接上C5后,集成稳压器的输入端一旦发生短路,C5将对稳压器的输出端放电,其放电电流可损坏稳压器,故在稳压器的输入与输出端之间,接了一只保护二极管VD4。

  当输入电压≥-27V时,三极管VT1迅速导通,继电器K动作,触点K-4.5断开。若输入恢复正常电压时,VTl截止,触点K-4.5自动闭合.使稳压电源正常工作。

  其中,电阻R3主要是为VT1的发射极提供基准电流回路。电位器RP1为调节过压保护元件。只P2为调节输出电压,其调节范围为±o.5V。电阻R12可在1.4k~1.6k范围可变.以精确满足-18V输出电压。发光二极管VD3为双色指示用,正常时,触点K-1.2闭合,显示绿色的“工作”指示;过压时,肋点K-2.3闭合,显示红色的“过压”指示。

  元器件按图中标注选用,无特殊要求。

  安装本稳压器时,A2、A3须加外散热器,由于A2,A3的输出电流各为lA,则采用两片散热面积约为350mm2.厚度为3mm的散热器。
