一、 电路结构
    轻触式步进调整控制电路主要由AT89C2051与微型继电器构成，电路如图二所示。P3.0和P3.1作输入端口，分别接上拉电阻R1、R2和轻触开关S1、S2，S1做步进调整开关，S2做退步调整开关。P1.7～P1.0和P3.2～P3.7共13个口作输出端口，每一个端口用一颗发光二极管与PNP型三极管基极相连接，输出信号经过三极管放大后驱动微型继电器工作，发光二极管起到连接输出信号和显示输出信号的作用。微型继电器的常开或常闭触点与外围电路联接，通过控制微型继电器的触点闭合或断开来达到控制外围电路作步进调整工作。

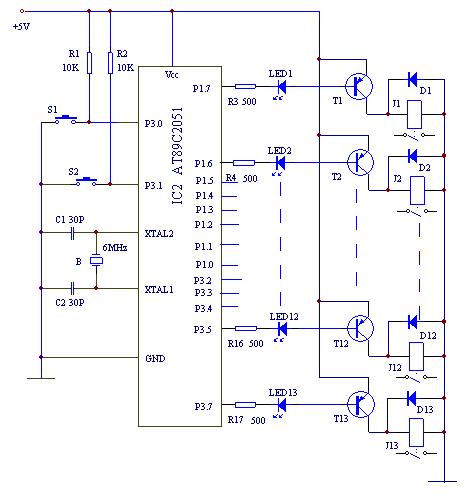

图二   轻触式步进调整控制电路图

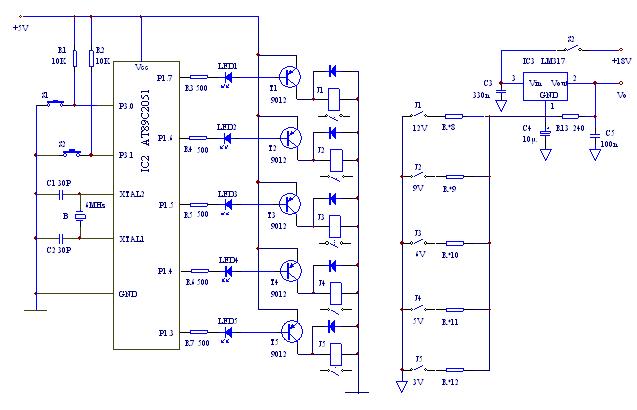

图三     轻触式步进调整控制直流稳压输出电路图

二、 工作原理
    接通电源后，AT89C2051内部程序首先将P1.7～P1.0和P3.2～P3.7输出端口置成高电位，使联接在每个输出端口上的微型继电器驱动电路均停止工作，其次将P3.0和P3.1输入端口也置成高电位，使输入端口处于准备接收信号的状态。然后程序开始单独循环检测P3.0端口是否为低电位，即检测轻触开关S1是否被按下，如果S1是第一次被按下，则P1.7端口由高电位变为低电位，LED1导通，使微型继电器J1触点闭合，LED1对应发光显示该端有信号输出；此后，程序除了循环检测接在P3.0端口的轻触开关S1是否被按下以外，还要增加循环检测接在P3.1端口的轻触开关S2是否被按下；如果S1是连续第二次被按下，则P1.6端口由高电位变为低电位，LED2导通，使微型继电器J2触点闭合，LED2对应发光显示该端有信号输出，同时P1.7端口从低电位变为高电位，LED1熄灭，微型继电器J1触点断开。依此原理，每按下一次S1时，J1～J13触点顺序步进闭合，LED随步进对应发光显示该端有信号输出，外围电路也随之作步进调整工作；反之，每按下一次S2时，J1～J13触点顺序退步闭合，LED随退步发光显示该端有信号输出，外围电路同样也随之作退步调整工作。图三是该电路的一个应用实例。适当剪短程序，用其中五个输出端口可轻触式步进调整控制直流稳压输出电压，控制J1～J5的触点闭合或断开，就能分别为LM317的调整端接入不同阻值的电阻，使LM317输出大小不同的电压。电阻R*8～R*12的值可以根据需要输出电压大小不同通过实验测得。在LM317输入为18V时，分别测得电阻值为  2K、1.4K、865Ω、704Ω、 和 327Ω，可对应输出12V、9V、6V、5V和3V五组常用直流稳压电压。

三、轻触式步进控制电路的流程图

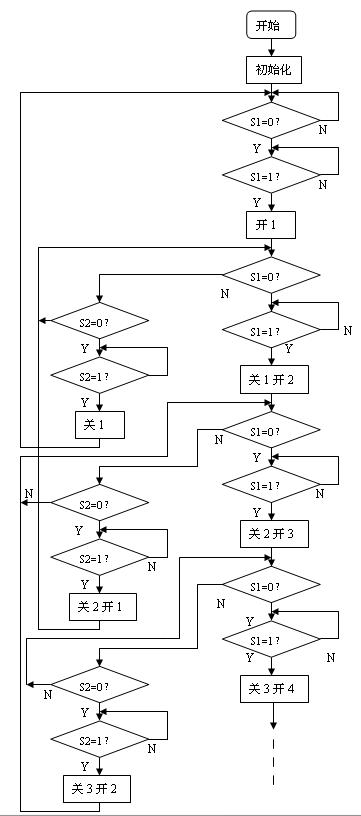

    图一是用89C2051制作轻触式步进控制电路的程序流程图中的一部分。其余部分原理相同，依次类推。


四、轻触式步进控制电路的源程序
