运放构成的宽带仪用放大器电路

文章编号：
091119162107
 文章分类： 电路 ＞ 测量/传感器技术
点 击：
...
关 键 词： 宽带放大器,仪用放大器
文章来源：
百合电子工作室收集整理
摘 要：
下图所示是运放TP032构成的宽带仪用放大器电路。为保证有足够的共模抑制比CMRR...

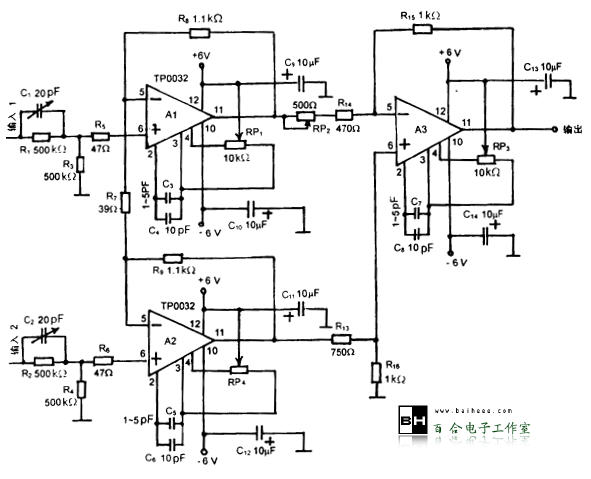

　　下图所示是运放TP032构成的宽带仪用放大器电路。为保证有足够的共模抑制比CMRR，电阻采用金属膜材料且精度为1%。当工作频率达到1 MHz时，其CMRR可达到40dB。因中运放也可以采用LH0032。

由运放TP032构成的宽带仪用放大器电路
