功率运放OPA502的内部结构与管脚的配置如图1所示。OPA502的输出电流为10A，电源电压范围为±10 V~±45V，转换速率为10V/us，最大静态电流为200pA，输出为AB类工作状态。运放的输出采用VT1和VT3；以及VT2和VT4构成达林顿结构。VT5和VT6用于限制电流．若输出电流大于设定值时，VT5和VT6的基极发射极的电压增大而导通，抑制了VTl和VT2的电流，从而限制了输出品体管VT3和VT4的电流，达到了保护晶体管的目的。

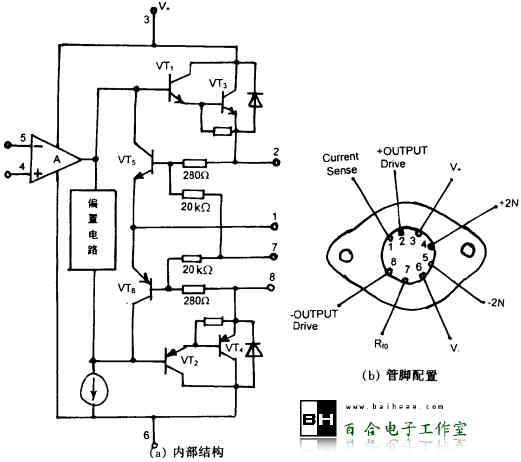

图1　OPA502的内部结构与管脚配置

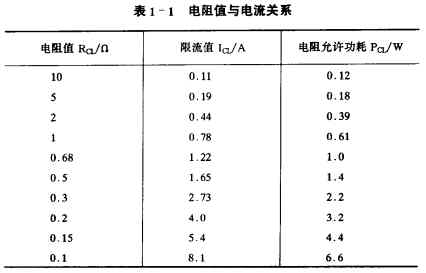

　　OPA502运放的输入级采用FET结构，因此，输入阻抗高。另外，输出级为AB类，可防止交叉失真，它是一种低失真放大器。内部电路与外壳是绝缘的，可直接拧在散热器上，使用方便。图2是OPA502的基本应用电路，输出脚l，2，3接有限流电阻R_CL+和R_CL-。电阻值与电流关系如表1-1所示。

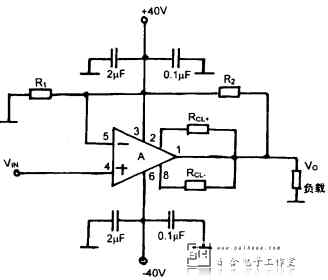

图2　基本应用电路

　　图3是输出50W的音频功率放大电路，高频失真度在20kHz时为0.02%，1kHz时为0.002%。图3是BTL功放电路，可供给负载电压峰峰值120V。

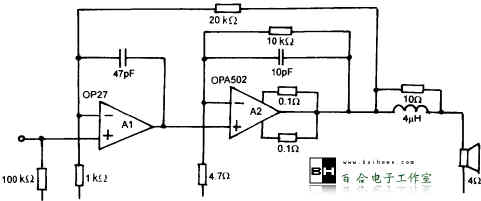

图3　输出50W音频功放电路

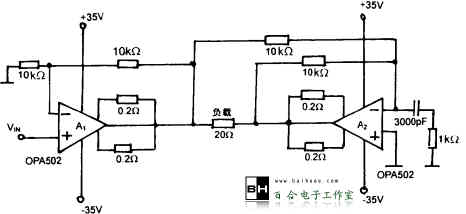

图4　BTL功放电路
