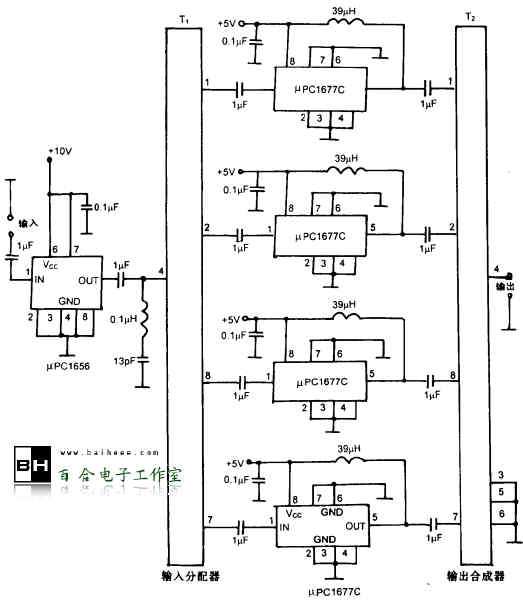

下图所示为差动定向耦合型RF放大器，可把1kHz~300MHz的高频信号放大到+22dB(50Ω)的电乎。应用于输出放大器、高电平混频器的驱动放大器等。RF放大器的频带为1MHz~300MHz，输出电平为+22dB(50Ω)，增益为+40dB(±3dB)，谐波失真率为-40 dB以下。

差动定向耦合型RF放大器

　　电路中，T1为输入分配器，T2为输出合成器，采用差动定向耦合变压器PD-6。μPC1656/1677是单片集成高频放大器。通常，300 MHz频率、+22dB无失真输出的功率放大器需要采用24V电源，并接较大的散热器。电路中，采用差动定向福合变压器把4个正16dB无失真输出的μPCl677组合成6dB的功率放大器，这样就构成+22dB无失真输出放大器。本电路采用5V/400mA电源，具有损耗小，不用接散热器，体积也很小的优点．适用于高电平混频器中低失真驱动放大器、视频IF放大器等，还可以用于其它方面。
