简单实用的恒温控制器

文章编号:
091228163646
文章分类: 电路 温/湿度控制
点 击:
...
关 键 词: 压力式温度计,WTQ-288
文章来源:
互联网
摘 要:
利用电接点压力式温度计和可控硅实现的简单实用的温度控制器

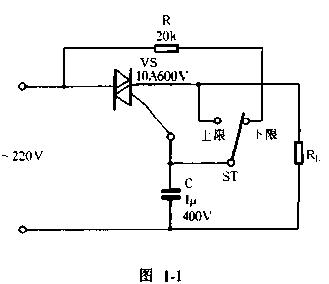

  该恒温控制器电路如图1-1所示。工作原理如下:ST是WTQ-288型电接点压力式温度计,放置于恒温箱内某一个恰当位置。当恒温箱内的温度降低到下限温度值时,ST的指针与下限接点接触,双向晶闸管VS通过R被触发导通,接通加热器RL的电源,于是恒温箱内温度上升。ST的指针转动,与下限触点脱离。这时虽然触发回路已断开,但由于电容C的移相作用,当电源电压过零时,电容电流却不为零。这样,当电源反相后,仍能为双向晶闸管提供触发电流而使晶闸管维持导通。

  当恒温箱内的温度上升到上限温度值时,ST电接点温度计的指针与上限接点接触,双向晶间管失去触发电流,在电源电压过零点时关断。这时恒温箱温度开始下降,当降到下限值时,双向晶闸管又被触发导通,从而使恒温箱内温度维持在一额定范围内。晶闸管的功率可根据负载大小选取,功率加大时应适当加大电容C的电容量。
