74HC595 应用实例之IO口扩展驱动LED

文章编号：
100817213348
 文章分类： 电路 ＞ 电子元件
点 击：
...
关 键 词： 74HC595
文章来源：
伟纳电子，作者：gguoqing
摘 要：
用74HC595扩展IO口驱八个LED作流水灯实例的应用实例...

74HC595 的实际应用与编程

74HC595具有一个8位串行输入并行输出的移位寄存器和一个8位输出锁存器。

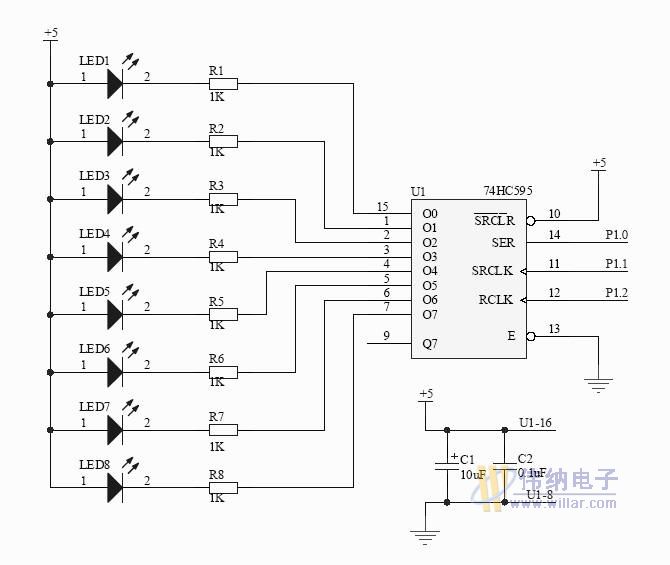

应用电路图：

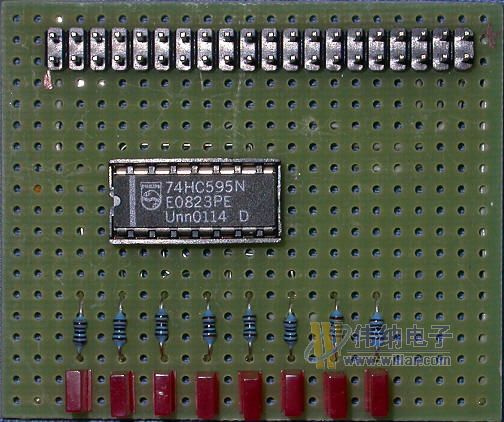

自制实验电路板：

使用一根40线的硬盘连接线将自制电路板与ME300的仿真接口连接即可进行实验。



C语言版源代码：















  1. ;================================================
  2. ;74HC595 走马灯演示程序
  3.
  4. ;创作日期：2006/01/02
  5. ;创作者：  gguoqing
  6. ;================================================
  7.
  8.          SDATA_595  EQU  P1.0   ;串行数据输入
  9.          SCLK_595   EQU  P1.1   ;移位时钟脉冲
  10.          RCK_595    EQU  P1.2   ;输出锁存器控制脉冲
  11.
  12. ;================================================
  13.
  14.                ORG  0000H
  15.                LJMP  MAIN
  16.                ORG  0030H
  17.
  18. ;================================================
  19.   MAIN:
  20.                 MOV  SP,#60H
  21.                 MOV  R0,#0FEH
  22.   MAIN1:
  23.                 CALL OUT_595
  24.                 CALL  DELAY
  25.                 MOV  A,R0
  26.                 RL  A
  27.                 MOV  R0,A
  28.                 JMP  MAIN1
  29. ;---------------------------------------------------------------
  30. ;输出锁存器输出数据子程序
  31. ;---------------------------------------------------------------
  32. OUT_595:
  33.                 LCALL WR_595
  34.                 CLR  RCK_595
  35.                 NOP
  36.                 NOP
  37.                 SETB RCK_595      ;上升沿将数据送到输出锁存器
  38.                 NOP
  39.                 NOP
  40.                 NOP
  41.                 CLR  RCK_595
  42.                 RET
  43. ;--------------------------------------------------------------
  44. ;移位寄存器接收数据子程序
  45. ;--------------------------------------------------------------
  46. WR_595:
  47.                 MOV R4,#08H
  48.                 MOV A,R0
  49. WR_LOOP:
  50.                 RLC A
  51.                 MOV SDATA_595,C
  52.                 SETB SCLK_595       ;上升沿发生移位
  53.                 NOP
  54.                 NOP
  55.                 CLR SCLK_595
  56.                 DJNZ R4,WR_LOOP
  57.                 RET
  58. ;--------------------------------------------------------------
  59. ;延时子程序
  60. ;--------------------------------------------------------------
  61. DELAY:
  62.                 MOV  R5,#03H
  63.  DEL0:
  64.                 MOV  R6,#0FFH
  65.  DEL1:
  66.                 MOV  R7,#0FFH
  67.                 DJNZ  R7,$
  68.                 DJNZ  R6,DEL1
  69.                 DJNZ  R5,DEL0
  70.                 RET
  71. ;---------------------------------------------------------------
  72.                 END
  73.




汇编版源代码：


  1. /******************************************************************
  2. /* *
  3. /* 74HC595 走马灯演示程序 *
  4. /* 作者： gguoqing *
  5. /* 时间： 2006/02/26 *
  6. /* *
  7. /*【声明】此程序仅用于学习与参考，引用请注明版权和作者信息！ *
  8. /* *
  9. /******************************************************************/
  10.
  11. #include < ;reg51.h> //51芯片管脚定义头文件
  12. #include < ;intrins.h> //内部包含延时函数 _nop_() ;
  13.
  14. #define uchar unsigned char
  15. #define uint unsigned int
  16.
  17. uchar code DAT[8]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f} ;
  18.
  19. sbit SDATA_595=P1^0 ; //串行数据输入
  20. sbit SCLK_595 =P1^1 ; //移位时钟脉冲
  21. sbit RCK_595 =P1^2 ; //输出锁存器控制脉冲
  22.
  23. uchar temp ;
  24.
  25. /********************************************************/
  26. /* */
  27. /* 延时子程序 */
  28. /* */
  29. /********************************************************/
  30.
  31. void delay(int ms)
  32. {
  33.     int k ;
  34.     while(ms--)
  35.     {
  36.         for(k=0 ; k< ;250 ; k++)
  37.         {
  38.             _nop_() ;
  39.             _nop_() ;
  40.             _nop_() ;
  41.             _nop_() ;
  42.         }
  43.     }
  44. }
  45.
  46. /********************************************************/
  47. /* */
  48. /*将显示数据送入74HC595内部移位寄存器 */
  49. /* */
  50. /********************************************************/
  51.
  52. void WR_595(void)
  53. {
  54.     uchar j ;
  55.     for (j=0 ;j< ;8 ;j++)
  56.     {
  57.         temp=temp< ;< ;1 ;
  58.         SDATA_595=CY ;
  59.         SCLK_595=1 ; //上升沿发生移位
  60.         _nop_() ;
  61.         _nop_() ;
  62.         SCLK_595=0 ;
  63.     }
  64. }
  65.
  66. /********************************************************/
  67. /* */
  68. /*将移位寄存器内的数据锁存到输出寄存器并显示 */
  69. /* */
  70. /********************************************************/
  71.
  72. void OUT_595(void)
  73. {
  74.     RCK_595=0 ;
  75.     _nop_() ;
  76.     _nop_() ;
  77.     RCK_595=1 ; //上升沿将数据送到输出锁存器
  78.     _nop_() ;
  79.     _nop_() ;
  80.     _nop_() ;
  81.     RCK_595=0 ;
  82. }
  83.
  84. /********************************************************
  85. * *
  86. * 主程序 *
  87. * *
  88. *********************************************************/
  89.
  90. main()
  91. {
  92.     SCLK_595=0 ;
  93.     RCK_595=1 ;
  94.
  95.     while(1)
  96.     {
  97.         uchar i ;
  98.         for (i=0 ; i< ;8 ; i++)
  99.         {
  100.             temp=DAT[ i ] ; //取显示数据
  101.             WR_595() ;
  102.             OUT_595() ;
  103.             delay(100) ;
  104.         }
  105.     }
  106. }
  107.
