简易的光控开关电路图

　　如图所示是一种简易的光控开关。在一些公共场所，如楼道、路灯等装上自动光控开关，不仅方便而且也节电。它在天黑时会自动开灯，天亮时自动熄灭。调节4.7MΩ电位器，可适用于不同型号的光敏电阻及在一定的条件(黑暗程度)下亮灯。

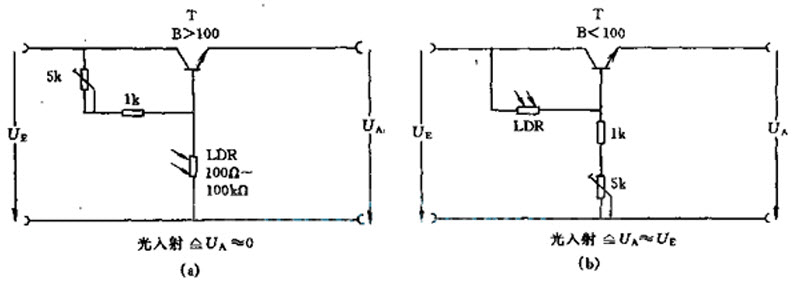

用光敏电阻的光控开关电路图：

　　在有入射光时，该电路中接有光敏电阻的晶体管接通高电平或零电平。晶体管放大系数取β>100就已足够，光敏电阻阻值在100Ω ~100KΩ之间，分别对应于有光照射和暗时的情况。如果要想控制较大功率的负载，则应采用达林顿晶体管。
