结型场效应管的测量

文章编号:
100826114408
文章分类: 电路 电子元件
点 击:
...
关 键 词: 结型场效应管
文章来源:
互联网
摘 要:
只需一只万用表即能测量结型场效应管的放大能力和判断其管脚极性、判断好坏以及其它主要参数...

注:以下测量方法以指针式万用表为例,若使用数字式万用表,注意红黑表笔与内电池的连接刚好相反。

1、用万用表测量判断结型场效应管的管脚(电极)

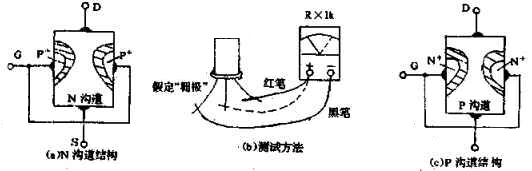

  测试电路示意图如图1所示,由管子结构可知(可参考《什么是结型场效应管,它的原理是什么》一文),栅极G到漏极D与源极S之间为两个PN结。而漏、源极之间是对称结构,呈纯电阻性,即正反向电阻基本相等,根据这一特点用万用表便可很容易判断各电极(管脚)。方法是:在不知管型的情况下,首先确定漏、源极,再确定栅极。

图1 用万用表测试结型声效应管管脚(极性)

  万用电表置R×1k档,然后反复测试管子的三个电极,只要其中两脚的正、反向测试电阻值相等,约为几千欧姆时,这两个极必定是漏、源极。当然为了验证还得确定剩下那只脚是栅极,该脚对漏、源极中任一脚的正、反向电阻应是不一样大的(PN结),若—样,说明该管是坏的。

  当用黑表笔与栅极相接,再用红表笔分别去触碰另外两个极,若两次测出的电阻均较小(几至十几干欧),说明测的是PN结的正向电阻,被测管属于N沟道场效应管。若两次铡出的电阻均很大,说明测的是PN结的反向电阻,被测管属于P沟道场效应管。

  源极与漏极可以互换使用,故无必要再区分了。

2、结型场效应管放大能力的测量

  如图2所示,以测量N沟道场效应管为例,万用表量R×1k挡,黑表笔接漏极D,红表笔接源极S,给场效应管加上1.5V的正向电源电压。此时表针指示出的是漏源极间的电阻值。然后用手指捏住栅极G,将人体的50Hz感应电压作输入信号加到栅极上,控制PN结耗尽层和沟道的宽度,由于管于的放大作用,共VDS和ID均会发生变化,也即漏、源极间的电阻发生变化,在表头上可观察到指针有较大幅度的摆动,由此说明该管的放大能力较强,如果指针摆动的幅度较小,则表明管子的放大能力弱,如果根本不摆动.表明管子已无放大能力,不能使用。



图2 结型场效应管放大能力的测量

  在测试中请注意,因人体感应的50Hz交流电压较大(几十伏),并且不同的场效应管在使用欧姆档测量时的工作点可能不一样(工作于饱和区或非饱和区),所以用手捏栅极测量时,指针可能向右偏转偏转(RDS减小),也可能向左偏转(RDS增大),均属于正常现象。经验表明,多数管于的RDS是增大的,即指针—般向左偏转,少数管子的RDS减小,指针向右偏转,另外,指针偏转后还可能有微微摆动.这与手捏栅极的松紧程度和感应电压大小变化有关,也属于正常现象。总之,无论指针摆动方向如何,只要有较大的摆动,就证明管于具有放大能力,且摆动幅度越大。放大能力越强。

  测试时还应注意:由于每测试一次,其栅、源PN结上都会充上少量电荷,建立起电压VDS,此时如果再行测试时表针有可能不摆动,对此应将G-S极间短路一下,一则便于再次测试;二则有利于管子的安全存放。

  测试结型好效应管的放大能力,还可以参照测试晶体三极管放大能力的有关方法进行(参考《用万用表测试晶体三极管的电流放大系数β》,在此不再叙述。

3、测试结型场效应管的好坏

   万用表置于R×1k档,先测试PN结的正反向电阻,对于N沟道管来说,用黑表笔接栅极;用红表笔分别去接漏极和源极,如果测试出的两个正向电阻值都较小(约为几千欧),再交换表笔测出的两个反向电阻值都很大,就说明PN结是好的,可以使用;如果发现正反向电阻很小(接近于零)、很大或大小接近时,说明管子已坏,不能再用。’测量P沟道时交换表笔披上述方法判别即可。然后测试管于的漏、源极间电阻RDS,万用表档位不变,如果测得漏、源极间电阻都一样大,约为几千欧,说明导电沟道是良好的;如果测得电阻RDS很大,说明导电沟道内部开路,如果RDS很小接近于零,说明内部击穿短路,均不能用。

4.测量结型场效应管的主要参数

  结型场效应管的伏安特性曲线如图3所示,图中虚线左侧为不饱和区,右侧为饱和区。结型场效应管在作为放大器作用时,通常都工作于饱和区。在饱和区范围内,当电压VDS变化时,电流Io的变化不明显,即是说漏极电流ID基本上与漏极电压VDS无关,ID只随栅极电压VGS的变化而变化。在零偏压时,跨导gm(类似于放大倍数)有最大值gmo,我们称名。为零偏压跨导,它与通导电阻Ron成反比关系,即:

gmo=1/Ron

通导电阻是指在VGS=0,VDS又较小时的沟道电阻。

(1)测量通导电阻Ron和零偏压跨导gmo

  测量通导电阻Ron的电路如图4所示,将栅极G与源极S短路,使VGS=0,管子处于零偏压状态。万用表置R×100档,黑表笔接漏极D,红表笔接源极S(对于P沟道管表笔反按),这时测出的电阻值即为通导电阻Ron,Ron约为几百欧到几千欧。然后将测出的Ron值代入公式gmo=1/Ron即可求出零偏压跨导。例如,测试—只N沟道结型场效应管3DJ2,万用表仍置于×100挡测得Ron=600Ω,代入上式:

图4 测量结型场效应管导通电阻

(2)测量夹断电压VP

  所谓夹断电压,即是指当漏极电流ID→0(如ID=luA)时,加在栅源极间的电压VGS,此时VGS=VP(图3特性曲线中VP=-2.5V)。

  夹断电压的测试电路如图5所示,用双表法(表型不相同也可以)测量,两表均置于R×10k档,万用表1的黑表笔接管于(N沟道)的源极S,红表笔经过电位器W滑动触头接管子的栅极G,这样利用万用表内电池(9V)给栅一源极加上反偏电压VGS。表2的黑表笔接管子的漏极D,红表笔接管子的源极S,这样利用万用表内电池(9V)给管子加上正向工作电压。电位器W起着分压作用,通过调整其滑动触头使可改变电压VGS,以实现对漏极电流ID的控制。这里电位器取100kΩ,正好等于500型万用表R×10k档的欧姆中心值,因此电位器两端的电压Vw=E1/2=4.5V。测量方法是;调整电位器W,同时观察表2指针的偏转情况,当指针向左偏转到1格(约18uA)左右时停止调整W,这时取下电位器,分别测出R1、R2的大小,然后根据下面公式就可以计算出夹断电压VP(=VGS)的值:

   实际测试中只需测出R2的值并代入上式就可以求出夹断电压了。对于测试P沟道管应将两只万用表的表笔交换。另外,如果手头只有一只万用表时,可以用内阻很低的直流电源代替第一只万用表进行测量,此时电位器尽量取得大—点,使其两端的电压降近似等于外加直流电源电压。

图5 用万用表测量结型场效应管的夹断电压VP
