双向可控硅工作原理(内部结构、特性曲线、触发方式)

文章编号:
100830085212
文章分类: 电路 电子元件
点 击:
...
关 键 词: 可控硅
文章来源:
百合电子工作室(www.baiheee.com)收集整理
摘 要:
从内部结构方面,并配合其伏安特性曲线讲解双向可控硅的工作原理,给出了双向可控硅的四种触发方式,并指出哪一种触发方式较为常用,此文还给出了双向可控硅的电路符号...

  双向可控硅是在单向可控硅的基础上发展起来的,顾名思义,它是—种具有双向导电特从外形上看双向可控硅和单向可控硅很相似,同样有三个电极,只是在这三个电极中,除了控制极G的名称相同外,其余两个电极的名称不再叫做阳极和阴极,而统称为主电极,用T1、T2表示。它的外形也分为螺栓型、平板型、塑封和金属封装型等。,双向可控硅广泛用于调节电流电压、交流开关、灯具调光等。(单向可控硅的工作原理可参考《什么是可控硅?单向可控硅工作原理》一文)

  双向可控硅的内部结构和电路符号如图1所示,它是—种NPNPN则五层结构的半导体器件,从等效内部结构来看,它相当于两只单向可控硅反向并联构成的。也就是说,它能起到两只单向可控硅的作用,所不同的是.两只普通可控硅反向并联运用时有两个控制极,而双向可控硅只需—个控制极就能使其在两个方向上触发导通。因此双向可控硅的触发电路相对来说是比较简单的。这不仅给设计、制造带来方便,而且因缩小了体积,降低了成本、使用具灵活简单,也给维修者带来了方便,这也是双向可控硅最为突出的优点。

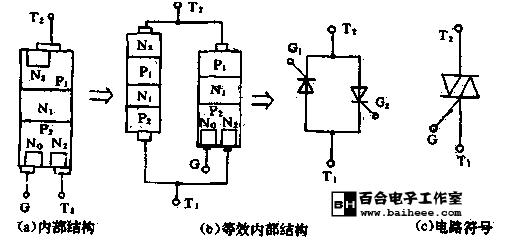

图1 双向可控硅的内部结构和电路符号

  双向可控硅的伏安特性曲线如图2所示,根据结构原理可知,它的特性曲线相当于两个普通可控硅的特性曲线构成的,所以在一、三象限(正、反向)的特性曲线应该是对称的。其工作原理是:在主电极T2上加(相对T1)正电压UT2.T1并使其不断增大,当这个电压增大到转折电压UBO时,如图1(b)中右边的可控硅导通,导通电流的方向由T2流向T1,这便是第一象限的特性曲线,我们称为正向特性;反之,在主电极T1上加上(相对T2)正电压UT1T2。并使其逐渐增大到转折电压URO时,如图1(b)中左边的可控硅导通,其导通电流的方向由T1流向T2,这便是第三象限的特性曲线,我们称为反向特性。

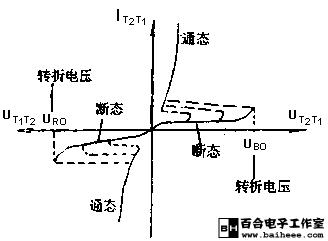

图2 双向可控硅的伏安特性曲线

  由上分析可知,与单可控硅不同的另一特点是,双向可控硅不仅在主电极T2上加正电压(此时T2相当于阳极)时能导通,而且在主电极T1上加正电压(此时T1又相当于阳极)时也能导通,它无所谓阳极和阴极,也不分阳极和阴极。不仅如此.而且对控制极的触发信号来说,也无论是正的或负的,均能使双向可控硅触发导通,因此使用起来非常方便,比如可以用交流信号作为触发信号而把双向可控硅当做一只双向交流开关来使用。

  根据外加电压极性的不同,双囱可控硅有四种触发导通方式,现列在表1中,供使用时选择。

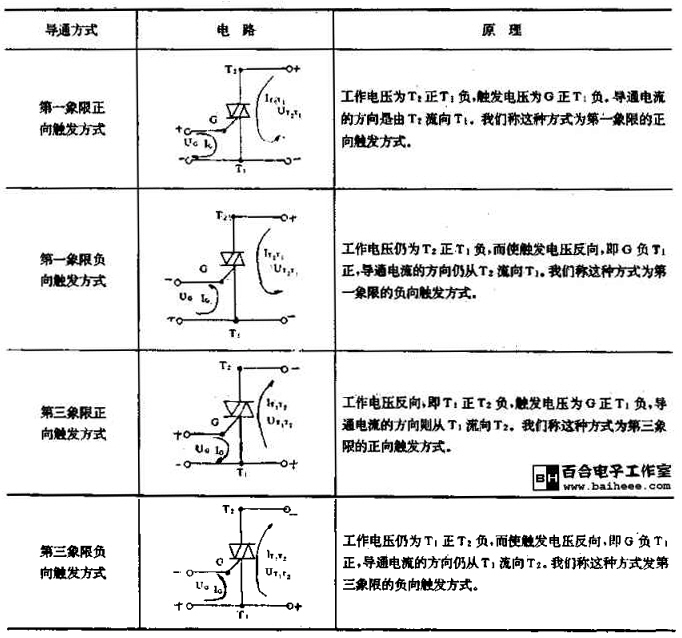

表1 可控硅的四种触发导能方式

  在上述四种触发方式中,由于负向触发方式所需的触发电压和电流均较小,在实际应用中.选用负向触发方式比较多。
