固态继电器的工作原理

文章编号:
100901093837
文章分类: 电路 电子元件
点 击:
...
关 键 词: 固态继电器,SSR
文章来源:
百合电子工作室(www.baiheee.com)收集整理
摘 要:
什么是固态继电器?它的工作原理是什么,请看看这篇文章...

  固态继电器(SSR)是由固体元件组成的无触点开关器件,其功能与电磁继电器相似。固态继电器种类很多。按照负载电源划分:可分成直流固体继电器(DC-SSR),交流固态继电器(AC-SSR)两种。DC-SSR跳属于五端器件,它以功率晶体管为开关器件,用来控制直流负载电源的通断。AC-SSR则属于四端器件,双向晶闸管(TRIAC)作为开关器件,用来控制交流负载电源的通断.接触点形式来划分有:常开式、常闭式两种。市售产品中以常开式后多。但是利用外部晶体管或门电路(反相器),也可以把常开式改成常闭式。根据控制触发方式亦可划分成:直流型、交流型。交流型中又包括过零触发型与非过零触发型。以隔离方式划分有:光电耦合器隔离,变压器隔离等。从封装形式看,有单列宜插式、双列直插式、长方体模块式等。

  固态继电器的符号及内部电路如图1所示。

图1 固态继电器符号及内部电路

  它至少包括以下四部分:输入电路、隔离电路(—般为光电耦合器)、开关电路(功率晶体管或双向晶体管)、保护电路(续流二极管或RC吸收网络)。对于AC-SSR,还有控制触发器;对于过零触发型还应有零压检测器。

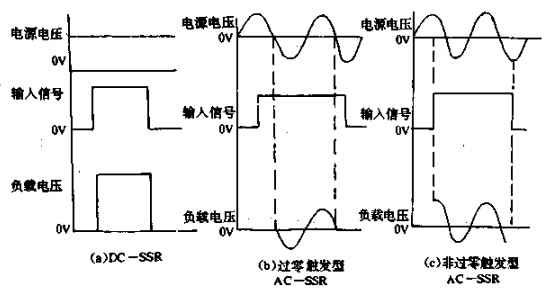

  直流固态继电器、过零触发型及非过零触发型交流固体继电器的工作波形如图2 所示。

图2

  由图可见,DC-SSR的工作原理是:当加上输入信号V1(一般为高电平)时,直流负载电源被接通,负载上就有直流电压。对于过零触发型AC—SSR,仅当交流负载电源电压经过零点(u(t)=0)时,负载电源才被接通。非过零型AS—SSR的特点是:一旦施以输入信号,不管交流负载电源的电压处于什么状态,都能立即接通负载电源。

  固态继电器于70年代问世,在80年代获得迅速发展。它是集成电路、分立元件和微电子技术这三者的结晶。固体继电器具有驱动功率小、噪声低、可靠性好、抗于扰能力强、开关速度快、体积小、重量轻、寿命长、使用方便、能与TTL、HTL、CMOS电路兼容等优点。由于它具有电磁继电器无法比拟的优点,因此不仅能在自动化控制装置中取代电磁继电器,其用途还扩展到数控装置、计算机终端、测试仪器、舞台灯光控制等领域。尤为可贵的是,固体继电器耐振动、耐潮湿、耐腐蚀,能在环境恶劣、易燃易爆场合下工作。
