什么叫色度延迟线,它的作用和原理是什么

文章编号:
100908152630
文章分类: 电路 电子元件
点 击:
...
关 键 词: 延迟线
文章来源:
互联网
摘 要:
在彩色电视机中,使用了两种类型的延迟线。一种用于解码电路,称为色度延迟线,也称超声延迟线或1H延迟线,另一种用于亮度通道,称为亮度延迟线或Y延迟线...

  延迟线是起延时作用的—种特殊器件。在彩色电视机中,使用了两种类型的延迟线。一种用于解码电路,称为色度延迟线,也称超声延迟线或1H延迟线,另一种用于亮度通道,称为亮度延迟线或Y延迟线。

  超声坡延迟线是彩电解码电路中梳状滤波器的核心元件,它将彩色信号分离为U·V信号,若超声波延迟线损坏,则屏幕上只有黑白图像而无彩色,如果其性能不良,彩色便不同步,出现爬行,俗称百叶窗干扰。亮度延迟线的作用是将亮度信号延时—段时间以便使图像上亮度与色度重台,防止产生镶边现象。

色度延迟线的原理与特点

1、色度延迟线的作用

  在彩电中,为了实现兼容制,除了要传送图像轮廓的亮度信号以外,还需要传送能包含色调和色饱和废的色度信号。由于色调和色饱和这两个物理量很难直接传送,为此先要形成色差信号E(R-Y)和E(B-Y)。在PAL制彩色编码过程中,采用平衡调幅法把色差信号分别调制在频宰相同、但相位相差90o的副载波上,并把被E(R-Y)所调制的副载波逐行倒相,这样形成两个互相正交、其中一个逐行倒相的已调色差信号,并分别用Fu、Fv表示。在PAL制接收机的解码电路中,再把色度信号分离成两个已调色差信号Fu和±Fv,再用两个同步检波器分别对Fu和±Fv进行信号分离,捡出色差倍号E(B-Y)和E(R-Y)。

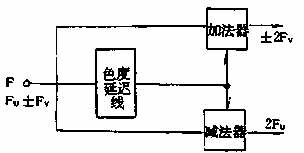

  实现Fu和±Fv分离的电路称为延时解调器或梳状滤波器,它由色度延迟线、加法器和减法器三部分组成,其工作原理方框图如图1所示。

图1

  色度延迟线将中心频率为人4.43361875MHz、带宽为2MHz左右的色度信号延迟63.943us、即近似一行的时间,然后与直通信号在加法器和减法器中相加减,分离出Fu和±FV两个分量。为了保证U.V信号的分离,在延时信号和直通信号中,附加了电感、电容、电阻和电位器等元件,用以补偿色度信号通过色度延迟线所产生的损耗,以保证直通信号和延时信号的幅度、相位相—致。色度延迟线的精度直接影响U、V两个分量的分离效果。近年来生产的彩电大都采用了以玻璃为延迟介质的色散型延迟线。由于采用了八次反射,所以具有体积小、重量轻、频率较宽、延迟时间精确等特点。

2、色度延迟线的工作原理

  色度延迟线的外形及电路符号分别如图2所示。

图2

  由于色度延迟线要将色度信号延迟63.943us,目前要延时这样长的时间,都是将电振荡转换成超声波,让它在玻璃中传播,然后酣换成电信号输出。色度延迟线的内部结构原理图如图3所示。

图3

  色度延迟线主要用锆铁酸铅系压电陶瓷作换能器、火石玻璃作为介质。换能器与玻璃介质之间用低温材料焊接,它既是超声波传播的介质,也是换能器的一个电极。输入端的换能器在色度信号电压激励下,产生超声波速,在玻璃介质内作定向传输。到达输出端时,寻里的换能器吸收超声波,还原出色皮信号电压输出。在整个传输过程中,电信号经历了两次压电换能和通过了一定长度的传播途径,造成了能量衰减和时间延迟。假设V为玻璃介质中超声波传播的速度,L为玻璃介质中波束传播路径的长度,从输出端得到输入信号的延迟时间τ= L/V。如果超声波在玻璃中的传播速度为2.7×103m/s = 2.7mm/us,那么要延迟63.943us的时间需要玻璃棒的长度为L=2.7×63.943=172.6461mm。这样长的玻璃延迟线使用起来极为不便。为了缩小体积采取多次反射的方法.并且延迟介质采用时间温度系数变化极小的特殊玻璃。变换元件采用变换效串极高的压电元件,超声波在这种介质中进行数次全反射后传播到输出端。满足了所需要的延迟时间要求、而且大大缩小了体积。在超声延时线内,超声波在延迟介质的侧面形成反射.使输出换能器增加了附加的失真信号。这些信号时间上有先有后,形成干扰信号输出。为了减少这些无用反射,在延迟介质的侧面某些部位涂有吸收材料以衰减这些无用信号的能量,以提高延迟线的性能。
