百全电子工作室产品介绍 ->M51微型仿真器

目录
1、产品简介
2、主要技术参数
3、仿真器支持的芯片列表
4、仿真器内部硬件资源的占用情况
5、仿真器使用注意事项
6、如何购买

1、产品简介

  51微型仿真器是继51经济型仿真器后,推出的升级版本,功能和原来的完全一样,只是新的仿真器使用更方便、携带更轻便,省去了连接外接电源的烦恼,插上串口即可使用。

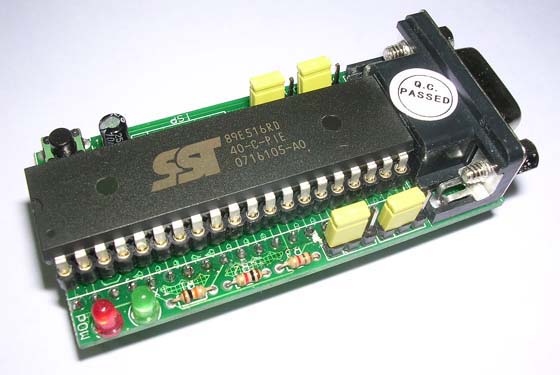

图1  产品正面

图2  产品背面

点击浏览大图

图3  仿真时照片(点击浏览大图)

配件:

  优质9针串口联机线+USB口取电连线+配套驱动软件光盘+单片机多媒体教程+实验板原理图+实验例程+电子资料书

2、主要技术参数

1).可仿真89C51、89C52、89S51、89S52、89C58 等等51内核的单片机,详见:仿真器支持器件列表

2).直接支持 KEIL C51的IDE开发仿真环境,64K用户可使用仿真程序空间,0000~FFFF,采用顶级仿真芯片,监控程序存储在特殊空间,绝不占用0000~FFFF的64K的仿真空间,有别于其他厂家的63K仿真器。

3).全保留单片机特性,避免仿真正常而实际烧录芯片却不正常的问题。

4).RS-232通讯接口, 波特率 4.8 Kbps- 57.6 Kbps 自适应。

5).仿真频率0-40 MHz晶振可选,系统配置11.0592 MHz。

6).程序代码可以重复装载,无需预先擦除用户程序空间。

7).监控程序占用用户的资源少,全速运行不占用资源。

8).片内 64K 程序空间可以随时进行在线程序更新, 可以调试长达几千行的楼宇智能控制大型程序、键盘控制汉字液晶显示大型程序。

9).可单步、断点、全速、可参考变量、RAM变量。

10).支持汇编、C语言,混合调试。

11).板载仿真头接口可以和任何的试验板、目标板进行连接,从而达到硬件仿真的无限扩展

12).取消外接P口接线槽,以防止仿真器内部监控程序被意外操作冲掉

13).采用工业级64K超大容量仿真芯片作为核心部件,抗干扰能力级强,可仿真次数大于等于100万次

14).内部存储器物理空间64K+4K,是伟福通用仿真器G6型的16倍(4K),是伟福51专用仿真器的8倍

15).仿真频率最高33/40MHz

16).支持同时最多10个断点


 3、仿真器支持的芯片列表

仿真器支持以下51系列单片机芯片仿真,还有很多公司产品没有列出:
仿真器的兼容标准:仿真器具备的资源是P0、P1、P2、P3的32个IO,64K程序空间,兼容52内核。51单片机家族有众多的兼容单片机型号

Atmel公司

AT89C51、AT89C52、AT89S51、AT89S52、AT89C1051(需使用ATX051仿真头)、AT89C2051(需使用ATX051仿真头)、AT89C4051(需使用ATX051仿真头)、AT89LV52、AT89S53、AT89LS53、AT89C55、AT89LV55 等等,还有很多没列出

Philips公司

P80C54、P80C58、P87C54、P87C58、P87C524、P87C528 等等,还有很多没列出

Winbond公司

W78C54、W78C58、W78E54、W78E54等等,还有很多没列出

SST公司

SST89C54、SST89C58 等等,还有很多没列出

Inter公司

i87C54、i87C58、i87L54、i87L58、i87C51FB、i87C51FC 等等,还有很多没列出

Temic公司

80C51、80C52、83C154、83C154D、89C51、87C52  等等,还有很多没列出

Siemens公司

C501-1R、C501-1E、C513A-H、C503-1R、C504-2R 等等,还有很多没列出

ISSI公司

IS80C52、IS89C51、IS89C52 等等,还有很多没列出

Dallas公司

DS83C520、DS87C520 等等,还有很多没列出



4、仿真器内部硬件资源的占用情况

1).串行口,定时器2作为波特率发生器。

2).占用T2定时器、UART口,用于执行仿真程序,用户不能使用。

5、仿真器使用注意事项

  关于连接接口的注意事项:

  在打开电脑之前请把仿真器和电脑的串口连好。在联机后,请千万不要带电插拔仿真器和电脑的接口,如果带电插拔仿真器就,可能会导致监控程序损坏,甚至会损坏接口电路MAX232。注意插拔的时候仿真器或者电脑至少有一方的电源是断开的. 电脑的串口和并口等接口的最大不便就是不支持热插拔,这也是开发USB接口的根本原因。

  在断开连接之前推荐步骤:

1).退出仿真环境,
2).按一下仿真器硬件复位按纽,
3).关闭KEIL,关闭电脑,最后再断开硬件连接,如果要经常使用则不用断开硬件连接。

  如何保证仿真器芯片内部的监控程序不被改写:

  仿真器使用的是SST公司的工业级SST89C58 单片机,SST89E564是51系列单片机中的一种,具有IAP功能,IAP是比ISP(在系统可编程)更强大和优秀的功能,程序可串行断点下载,内部带有64K FLASH ROM 可反复擦写。监控程序用于和上位机软件KEIL进行时时连络!
