网站导航：首页 ＞ 论坛 ＞ Easy Usb 51 Programer ＞ 帖子浏览
   您正在浏览第 646 号帖子 收藏该帖

楼主 作者：rylwt　 发表时间：2010-4-20 14:32:14

请帮忙给个原理图

我买了您的开发板,很好用,我现在想请您帮个忙,给我把Easy Usb 51 Programer的原理图改一下,去掉"写芯片"的功能,其他都不用变,谢谢.我在QQ也给您留言了.

回复楼主
第1楼 作者：强强　 发表时间：2010-4-20 20:45:21

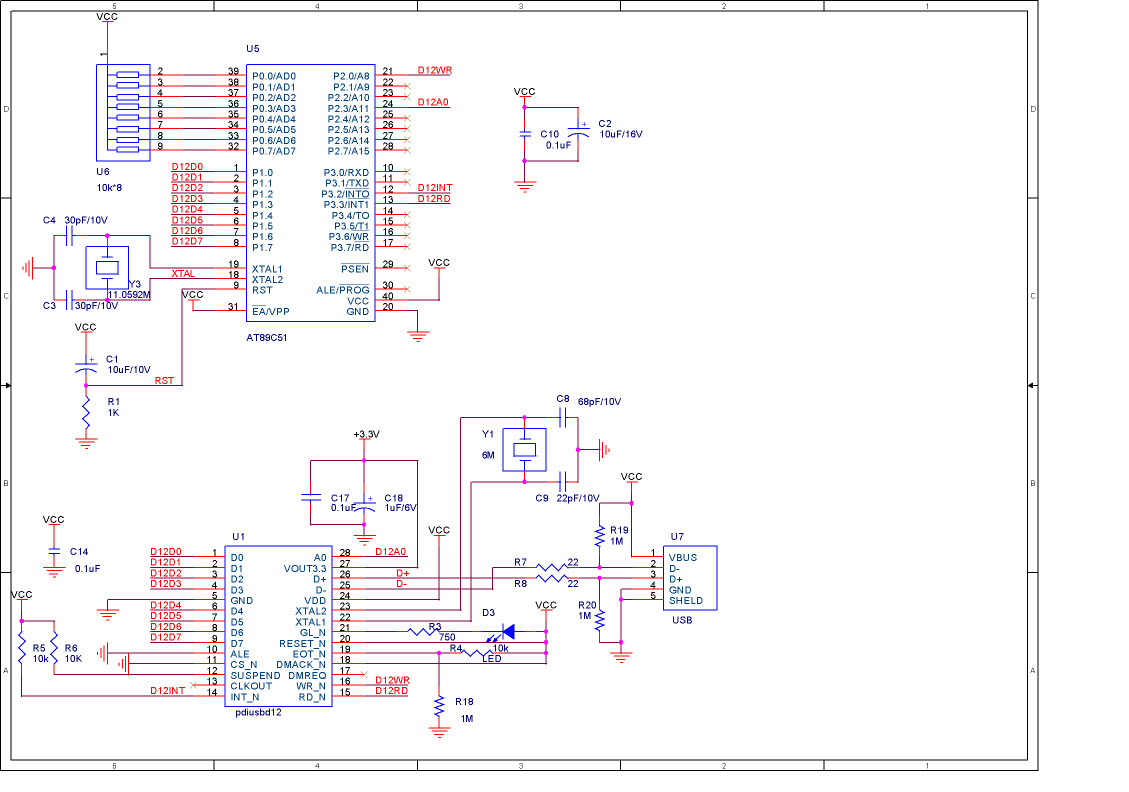

只保留USB通讯接口的电路【图片】


点击查看大图

回复楼主    回复第1楼
第2楼 作者：rylwt　 发表时间：2010-4-21 15:53:20

非常感谢,太感动了

同题

回复楼主    回复第2楼
