楼主 作者：强强　 发表时间：2009-9-23 14:00:18

装在玻璃瓶里的电能表【图片】【附件】

　　这个项目来自国外的一个网站http://enerjar.net



　　这是一个采用PIC16F887A制作的电能表，原理非常简单，是功率=电压×电流的典型应用，功率的时间积分就是电能了。作者开放了原理图和源代码，而且还提供了详细的制作指导。从原理图上看，电能表的电压测量是通过电阻分压网络和ADC实现的，而电流测量则使用了精密运放LT1167。功率和电能的计算则在主控CPU PIC16F877A中实现。不过这这个电路测量的电源是110V交流电，要想在国内使用，还需要进行改造。

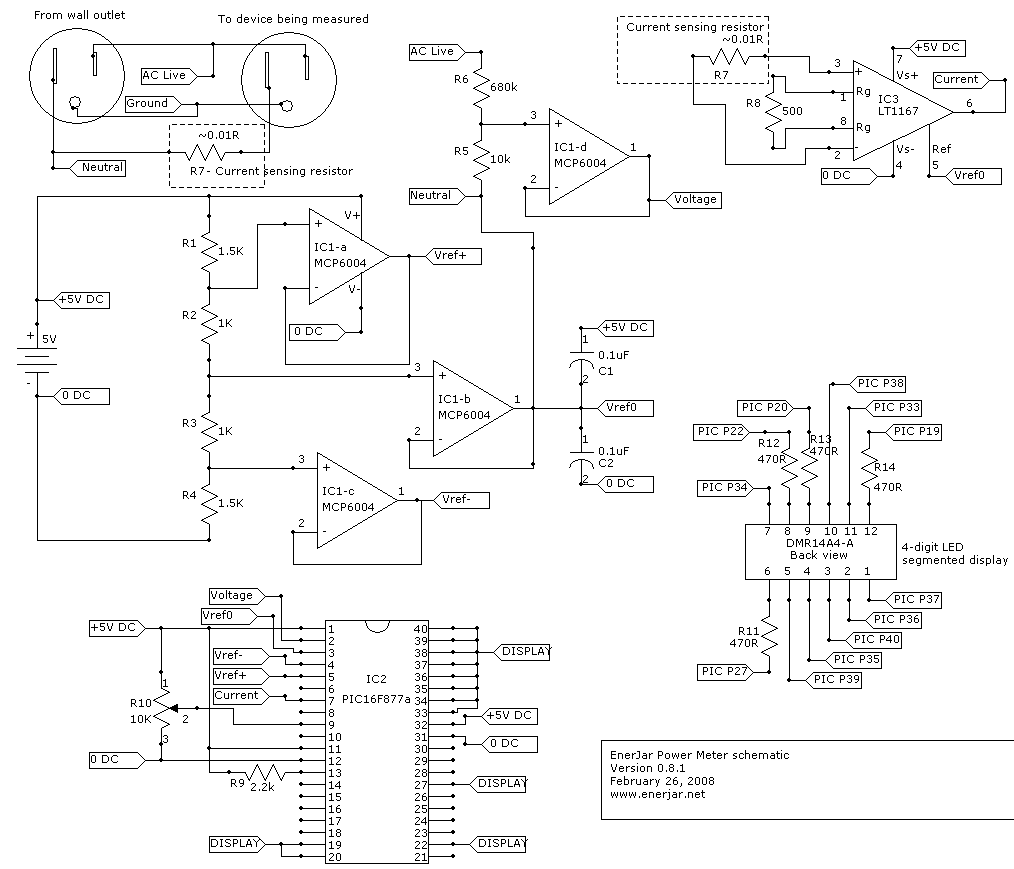

  电路原理图（点击查看大图）


元件清单

下载程序源代码





回复楼主
第1楼 作者：guiziliu　 发表时间：2009-11-26 17:28:01

楼主可有能够下载PIC的开源编程器？手里有些PIC的芯片



回复楼主    回复第1楼
