在单片机上实现USB移动存储[图]

文章编号:
081125225112
文章分类: 接口技术 USB
点 击:
...
关 键 词: 移动存储
文章来源:
网络,作者:dragon
摘 要:
在单片机上实现USB移动存储功能,具体包括USB主机接口的硬件设计和整机USB驱动固件的设计。其中驱动固件的设计具体又包含几个协议的实现:USB1.1控制传输协议、USB BULK传输协议、USB海量存储类协议、UFI磁盘操作命

第1章 主要硬件芯片介绍
1.1系统总体设计
   USB主机系统设计是一个软、硬件结合的整体,宏观上主要包括三个层次的设计:USB总线物理层接口设计、USB核心系统设计和USB客户系统设计。总线接口主要处理主机与设备之间的电气及协议层的互连,是信息包进出的物理桥梁;USB核心系统主要管理和协调主机与从机间的逻辑数据传输,解析双方联系的握手协议,是验证信息包的逻辑关卡;客户系统是最终用户直接和USB设备功能交互的逻辑平台,不同的USB设备归属于不同的类,是利用相关的类协议来实现的,所以客户系统驱动程序具有多变性,需要为专门的类定制专门的驱动程序。
    在单片机上实现USB移动存储功能,具体包括USB主机接口的硬件设计和整机USB驱动固件的设计。其中驱动固件的设计具体又包含几个协议的实现:USB1.1控制传输协议、USB BULK传输协议、USB海量存储类协议、UFI磁盘操作命令和FAT文件系统标准等。

1.2硬件设计
1.2.1USB主控制器
    USB主控制器主要是完成底层物理接口设计,是USB系统架构的必要部分,是USB数据包进出的必经通道。本系统采用的USB主机芯片是Cypress公司的SL811HS。Cypress公司是最早从事USB芯片开发的公司之一,其EZ-USB系列芯片在业界有非常好的口碑。SL811HS是当经第一个支持USB 主从机的接口芯片,性能稳定,资料全面。
(1)芯片特性
     SL811HS是自动兼容USB全速或者低速的嵌入式USB主从机的接口芯片,它支持微处理器、微控制器或者DSP的USB接口设计,同时也可以直接连到ISA、PCMICA等其它总线[8],芯片使用标准的USB1.1协议。SL811HS通过内部集成的全/低速传输引擎产生USB串行接口功能,在全速时带宽为12Mbps,低速时为1.5Mbps。芯片支持8位并行数据端口或者I/O口的设计,同时也支持DMA,自动中断检测连接口,可以非常容易地在MCS-51系列微处理器、摩托罗拉微控制器或者其它控制芯片上完成设计。总的来说具有如下特性:

  1. 可在软件控制下,单一地实现主机或者从机功能,28脚PLCC,48脚TQFP封装。
  2. 低速1.5Mbps,高速12Mbps,主从模式下都一样。
  3. 自动检测连接设备是否为高速或者低速。
  4. 支持8位双向并口传输,或者I/O口,DMA传输。
  5. 片上集成SIE和USB传输器。
  6. 片上集成了一个USB根集线器。
  7. 256字节内部SRAM,支持乒乓传输。
  8. 工作频率在12M或者48M,3.3伏供电,最高5伏耐压接口。
  9. 支持总线挂起、唤醒和掉电模式。
  10. 自动产生SOF和循环冗余校验,自动地址增长模式,保存读写周期。

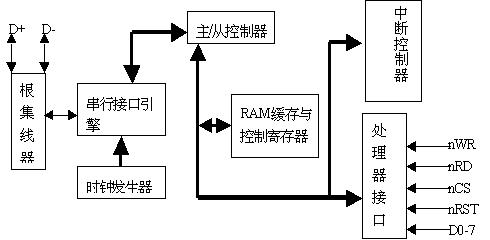

SL811HS内部电路结构见图1.1


(2)相关寄存器介绍

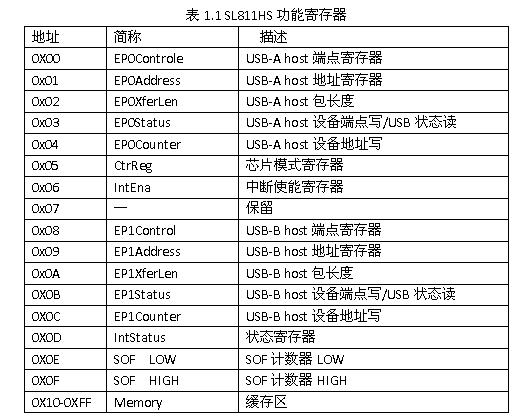

    USB系统驱动的编程,实质上就是对SL811HS的寄存器和一些缓存区的读写,SL811HS内部一共有256个字节的缓存,高端240个字节作为通用内存,可以随意访问,低端16个字节是特殊功能寄存器,USB的一些规范就融合在里面。SL811HS有A、B两套并行的寄存器,功能和使用完全一样,见表1.1。
SL811HS功能寄存器
(3)接口电路
    SL811HS既可以作为嵌入式的主机又可以作为设备,灵活性非常大。它可以直接连到处理器或者按内存映射的方式接到ARM处理器上。硬件设计时候主要注意几个关键引脚的处理:

  1. nCS:低电平有效,使能SL811HS接口和读写寄存器与内存。必须使nCS在一个传输周期中至少要保持65纳秒以上才能进行有效的通信。
  2. nWR:低电平有效,要使数据有效nWR也至少需要持续65个纳秒以上。一但nWR  为低时,总线上的信息至少要保持5个纳秒。
  3. nRD:低电平有效,读取数据之前,必须先写入地址,nRD的最小周期是65个纳秒。一但nRD为低时,总线上的信息至少要保持5个纳秒。
  4. A0:低电平时代表地址,高电平时代表数据。A0至少要保持10个纳秒以上才能保证数据正确写入。
  5. INTRQ:高电平有效,当传输事务完成,或者有外部设备接入时,就会触发中断。通过写入中断寄存器可以清除中断。
  6. nRest:低电平有效,SL811HS上电后需要复位。

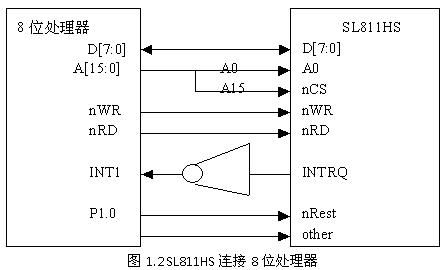

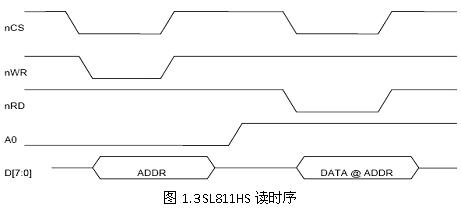

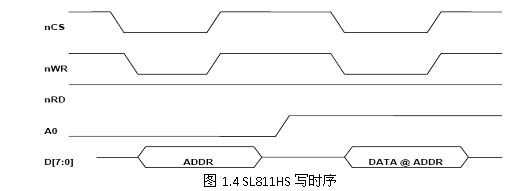

常见8位嵌入式处理器和SL811HS的连接见图1.2。SL811HS读时序见图1.3,写时序见图1.4。
SL811HS连接8位单片机


1.2.2 微处理器

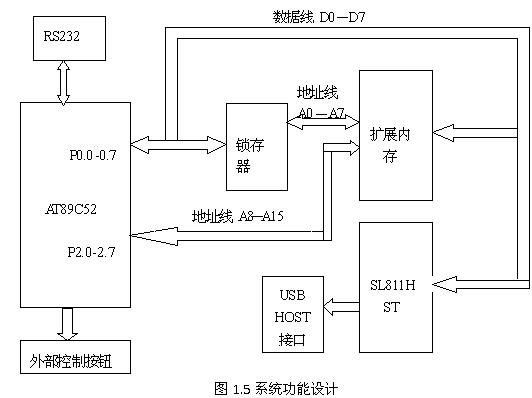

    本设计的主要目的是在普通单片机下能够使用USB移动存储,同时通过该系统的串口能够完成让外部的嵌入式设备也能使用USB移动存储。主机处理器芯片选用兼容MCS-51指令的AT89C52,并外扩一个32K的RAM。系统的功能设计见图1.5。

    AT89C52控制器主要是通过SL811HS对USB移动存储进行操作,外部控制按钮(小键盘)输入不同的值可以实现不同的功能,比如写文件、读文件、建立目录或删除文件等。RS232接口,主要是留给外部系统使用,其它的嵌入式系统只要接上该系统的串口,按照一定的命令格式就可以通过串口使用USB移动存储。根据SL811HS容错报告所知,SL811HS的内部锁相环非常敏感,易受高频噪声干扰,从而导致时钟抖动,进而会使SOF不准确(标准周期为1毫秒)。解决这个问题有两种措施:

  1. 尽量使用有源的48M晶体
  2. 备选方案是使用无源48M晶振,同时在SL811HS的VDD脚加上适当的滤波电容,并注意PCB的布线。



1.3固件程序设计

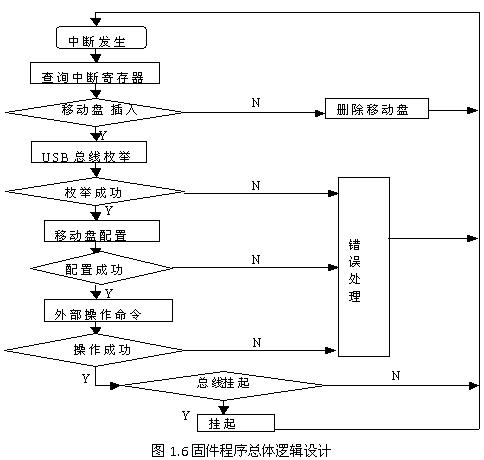

    USB主机系统固件的编写比较繁琐,主要涉及到USB控制传输、USB批量传输、海量存储类协议、UFI磁盘操作命令和FAT文件系统的编写,全部都是最底层的程序操作,没有现成的类库支持,故程序整体框架的搭建和具体协议的数据结构的组织是非常关键的。基于以上因素,构建了系统的总体逻辑设计,见图1.6。

    这些协议或者命令层层相扣,每一层开发的优劣不仅直接影响功能的实现,更会直接影响数据传输的稳定性和速度。该系统设计的主要难点在于软件程序的编写,由于牵涉的协议多,在编写程序时要重视模块化的思想,每一个具体的协议尽量都编写在一个源文件里,数据结构和常量、变量最好定义在每个模块的头文件中。在调试USB 底层的控制传输时,可以充分利用Bus Hound工具抓取USB移动存储刚插入计算机时与计算机通信的数据来分析、对比和参考开发,加深对USB整个底层信息交互的理解。
