在工程中，常采用Modem通过模拟线路进行数据的远程传输。我们用工业级PIC16F87系列单片机控制Modem完成串行异步/同步通信，在较低速率的线路上实现了数据的实时传输，收到了很好的效果。本文就系统中PIC单片机控制Modem的串行通信技术，在硬件、软件两方面进行了分析。

1 PIC单片机及其同步/异步串行接口USART模块功能简介
    PIC16F877A单片机内部有8K*14的FLASH程序存储器和512字的RAM数据存储器：不仅采用哈佛体系结构，而且还采用哈佛总线结构，流水线操作，PIC16F877A大大提高了指令执行速度，PIC单片机的系统时钟可以工作在DC-20MHz的频率范围之内。优化的CPU结构，加上精简指令集(RISC)技术，更加快了指令执行速度，这为复杂控制算法的实现提供了良好的条件。
     本系统采用的是PIC16F87系列单片机，其内部集成了同步/异步串行接口USART模块，适合同单片机外部扩展独立的外设部件进行串行通信。并且可以定义三种工作方式：全双工异步、半双工同步主控和半双工同步从动方式。

2 PIC单片机控制Modem 实现异步串行通信
    利用PIC单片机，可实现对Modem的控制，从而进行异步通信。USART模块在单片机的RX引脚上接收，在TX引脚上发送，串行信息的编码方式采用1位起始位、8位数据位和1位停止位。片内提供了一个专用的8位波特率发生器BRG，利用来自时基振荡器的系统时钟信号，产生标准的波特率时钟。USART 模块的接收和发送数据顺序是地位在前。即首先发送最低位(LSB)。USART模块的接收器和发送器在功能上是相互独立的，但是它们所用的数据格式与波特率是相同的。

2.1异步串行通信硬件连接
    PIC控制Modem串行通信的原理图如图1。

    PIC将要发送的数据通过串口送给本端Modem，将数字信号调制成可在模拟线路上传输的模拟信号，并通过模拟线路传给远方的Modem。远方的Modem将收到的模拟信号还原为数字信号送给与其相连的PIC，PIC通过异步串口发送AT(请求)命令来实现对Modem控制进行串行通信，与Modem接口按RS-232标准设计。PIC的输入输出电平为TTL电平，我们通过电平转换芯片MAX232，实现与RS-232接口的匹配。系统中对Modem的初始化、呼叫(应答)、传输数据及挂机等都由PIC发送的AT命令通过存于Modem的Flash ROM中的程序控制完成。

2.2 异步串行通信软件设计
2.2.1 PIC单片机与USART模块相关的寄存器
    PIC单片机USART模块的两条外接引脚是与输入/输出端口RC模块公用的RC7/RX/DT和RC6/TX/CK两条口线，与USART模块有关的寄存器共有9个。

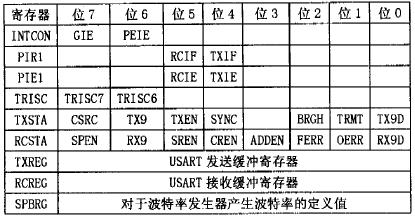

    在此.就PIC工作于USART模式时，所涉及的一些位进行介绍，详见表1。

    中断控制寄存器INTCON，第一外围设备中断标志寄存器PIR1。第一外围设备中断屏蔽寄存器PIE1，端口C方向寄存器TRISC，发送状态和控制寄存器TXSTA，接收状态和控制寄存器RCSTA，发送寄存器TXREG，接收寄存器RCREG，波特率寄存器SPBRG。
2.2.2 USART模块波特率设置
    USART模块带一个8位的波特率发生器(BRG)，BRG支持USART的同步方式和异步方式。用波特率寄存器SPBRG控制一个独立的8位定时器周期。波特率发生器可以根据BRGH位(发送状态和控制寄存器TXSTA的位2)的设置，产生两种不同的移位速度，分别是对于系统时钟16分频和64分频得到的波特率时钟。用波特率寄存器SPBRG控制一个独立的8位定时器周期。在异步方式下，BRGH位也被用来控制波特率；在同步方式下。不用BRGH位。表2给出了在主控方式下，不同USART工作方式的波特率计算公式(x为写入SPBRG寄存器的值)。
