PIC单片机的应用设计技巧[图]

文章编号:
081208142938
文章分类: 单片机 PIC
点 击:
...
关 键 词: ICD2,A/D转换通道切换,GOTO指令,CALL指令
文章来源:
网络,作者:黄世泽 曾萍 郭其一
摘 要:
笔者使用PIC16F716单片机设计了一个电动机保护器,在设计过程中遇到很多问题,通过多方查找资料以及向Microchip公司技术人员寻求支持,问题一一得到解决。现将部分问题记录如下...

     美国微芯公司(Microchip Technology Inc.)开发的CMOS工艺PIC系列8位单片机(RISC微控制器),特别是采用内置第二代Flash存储器(40年存储寿命)的微控制器在快速应用方面具有独到之处。由于其易用性和高可靠性,该系列微控制器稳居8位单片机全球出货量之首。PIC系列单片机具有指令集简洁、简单易学、速度高、功能强、功耗低、价格低廉、体积小巧、适用性好及抗干扰能力强等特点,大量应用于汽车电气控制、电机控制、工业控制仪表和仪表、通信、家电、玩具、低功耗的测控应用等领域,在国内越来越受到广大设计者的欢迎,微芯公司的单片机已经成为目前单片机世界的主流产品。
    PIC 8位单片机内已经包含运算器、存储器、A/D、PWM、输入和输出I/O(灌电流可达25 mA)、通信等常用接口,自由灵活的定义功能可以适应不同的控制要求,而不必增加额外的IC芯片。这样电路结构很简单,开发周期将大为缩短。
    PIC16系列单片机属于PIC 8位单片机的中级型产品,采用14位的RISC指令系统。笔者使用PIC16F716单片机设计了一个电动机保护器,在设计过程中遇到很多问题,通过多方查找资料以及向Microchip公司技术人员寻求支持,问题一一得到解决。现将部分问题记录如下,与大家一起探讨。

1 ICD2作为程序烧写的使用
1.1 ICD2简介
    MPLAB ICD2在线调试器是一款低价位的PIC开发工具。它利用Flash工艺芯片的程序区自读写功能来实现仿真器调试功能;使用的软件平台是Microchip的MPLAB IDE(集成开发环境软件包),兼容Windows NT、Windows 2000和Windows XP等操作系统。其通信接口方式可以是USB(最高可达2 Mb/s)或RS-232串行接口方式;工作电压范围为2.0~5.5 V,可支持最低2.0 V 的低压调试.
    MPLAB ICD2可以支持大部分Flash工艺的芯片。它不仅可以用作调试器,同时还可以作为开发型的烧写器使用。

1.2 ICD2作为烧写器时的配置

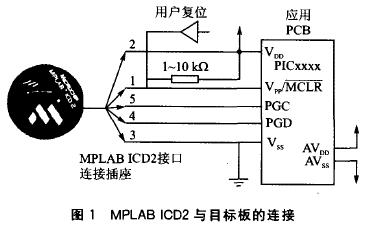

    烧写芯片的方式有两种:普通烧写和在线烧写。在线烧写是适合大批量生产方式的烧写办法。使用在线烧写时通常用户都已经把芯片焊到了板上,此时就要求用户板上有预留的烧写接口。用户板上的接口是通过一条6芯的扁平电缆与ICD2主机上同样的接口一一对应连接的。图1显示了MPLAB ICD2与目标板上模块连接插座的互连状况。
MPLAB ICD2与目标板的连接
    ICD连接插座有6个引脚,但只使用了其中的5个引脚,分别是VDD(电源)、Vss(地)、Vpp(编程电压)、PGC(同步时钟)和PGD(数据)。

1.3 ICD2作为烧写器时容易出现的问题及解决方法
     尽管MPLAB ICD2与目标板的互连非常简单,但是一不小心就会出现问题,基本上每一个PIC的入门者都会碰到类似的问题。下面就一些常见问题作简要叙述。
    如图1所示,在Vpp与VDD之间通常要串接一个上拉电阻(通常约为10 kΩ),这样Vpp线可置为低电平来手动复位PICmicro单片机。但是对一般设计者来说,都是采用上电自动复位。如果在这里采用集成器件DMP809,那么就会导致连接不上,程序没有办法烧入。
    对于PGC、PGD两根线,由于在ICD2内部已经进行了上拉,所以在外围设计中,不要再进行上拉,否则会造成分压。对于PGC、PGD和Vpp三根线,不要对地接电容,因为电容会阻碍在数据和时钟线上电平的快速转换,从而影响ICD2与目标板的连接。同样对于PGC、PGD,由于数据或时钟都是双向传输的,这时如果在中间串一个二极管,则会影响ICD2与单片机的双向通信。
    但是,对PGC和PGD来说,在单片机上同时复用为普通I/O 口,而有些使用上必须要接对地电容或者是串接二极管。对于这种情况,唯一的处理方式就是在烧写时从芯片的PGC和PGD端口直接跳线到程序烧写口。

2 A/D转换通道切换问题
    笔者所设计的电动机保护器需要进行很多A/D转换,比如三相电流转换、零序电流转换以及各种定位器等。但是笔者所采用的PIC16F716单片机只有5路A/D转换通道,因此附加了一个多位选择开关对一个A/D通道进行复用。而在调试中发现这样一个问题,就是A/D转换值不准确,甚至有点乱,但从程序流程以及代码角度均查不出任何问题。后查明PIC16F716单片机进行A/D转换通道切换时,需要一定的延时,延时时间是毫秒级。解决办法是:在通道间切换时,当第一个通道转换完成后,先转到另一个通道;然后延时1 ms左右,再进行A/D转换。而对同一个通道信号切换时,要在第一个信号转换完成后,禁止信号输入,延时1 ms左右;然后输入信号,再进行A/D转换。
    这种做法比较麻烦,也很占用时间,并且从调试结果来看,问题并没有解决。在反复进行调试中,最后得到的优化解决办法是:对于通道间转换以及同一通道信号转换,要对每一个信号至少进行两次A/D转换;第一次的转换结果,舍弃不予处理,只取第二次A/D转换的结果。从调试结果来看,很好地解决了这一问题。
