两个I/O口实现六个按键的电路(无附加集成块)及配套C程序

文章编号：
090106162724
 文章分类： 单片机 ＞ 51系列
点 击：
...
关 键 词： 按键,键盘
文章来源：
网络，作者：xwj
摘 要：
思路非常巧妙，仅用2个IO就可区分出无键和6个单独按键共7种状态...

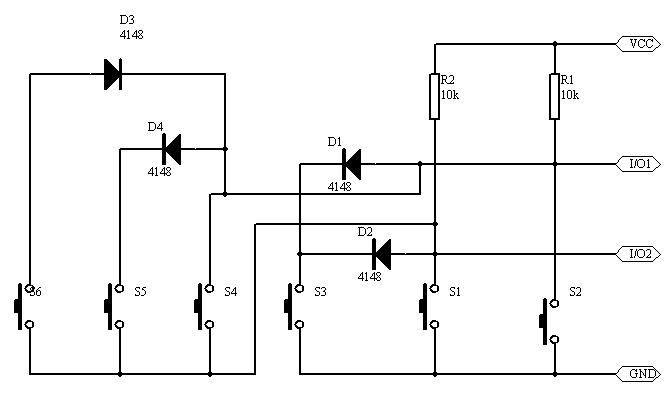

 原理图：


程序：


  1. //6keyfor2io.c
  2. //
  3. //昨日网友啊龙发布了一个《两条I/O,接六个按键的电路(无附加集成块)》
  4. //思路非常巧妙，仅用2个IO就可区分出无键和6个单独按键共7种状态，
  5. //不过论坛上好像有许多人没搞清怎么去区分出这些状态，
  6. //故针对该电路写了个配套的按键检测程序，希望大家喜欢！
  7. //如有疑问也可发送邮件至：xwjfile@21cn.com讨论
  8. //                                  xwj    2006/06/16
  9. #include <REG52.H>
  10. #define uchar unsigned char
  11.
  12. sbit IO1=P1^6;
  13. sbit IO2=P1^7;
  14. uchar keybuf,keydat;
  15. bit bkeyok;
  16.
  17. void delay_us(unsigned int n)
  18. {
  19.     while(--n);
  20. }
  21.
  22. void delay_ms(unsigned int n)
  23. {
  24.     do
  25.     {
  26.         delay_us(1000);
  27.     }
  28.     while(--n);
  29. }
  30.
  31. bit scan_key(void)
  32. {
  33.     uchar tempkey;
  34.     IO1=1;IO2=1;
  35.     if(!IO1)
  36.     {
  37.         if (!IO2)
  38.             tempkey=3;
  39.         else
  40.             tempkey=2;
  41.     }
  42.     else
  43.     {
  44.         if (!IO2)
  45.             tempkey=1;
  46.         else
  47.         {
  48.             IO1=0;
  49.             if (!IO2)
  50.             {
  51.                 IO1=1;IO2=0;
  52.                 if (!IO1)
  53.                     tempkey=4;
  54.                 else
  55.                     tempkey=6;
  56.             }
  57.             else
  58.             {
  59.                 IO1=1;IO2=0;
  60.                 if (!IO1)
  61.                     tempkey=5;
  62.                 else
  63.                     tempkey=0;
  64.             }
  65.
  66.         }
  67.     }
  68.     IO1=1;IO2=1;
  69.     if((keybuf !=0) && (keybuf == tempkey))
  70.     {
  71.         bkeyok=1;
  72.         keydat=tempkey;
  73.     }
  74.     keybuf=tempkey;
  75.     return(bkeyok);
  76. }
  77.
  78. uchar read_key(void)
  79. {
  80.     bkeyok=0;
  81.     return(keydat);
  82. }
  83.
  84. void doanything(uchar key)
  85. {
  86.     //----------按键处理只有有按键并正确消抖时才会进入，功能自己随便写
  87.     ;
  88. }
  89.
  90. void main(void)
  91. {
  92.     while(1)
  93.     {
  94.         if(scan_key())
  95.             doanything(read_key());
  96.         delay_ms(10);
  97.     }
  98. }
  99.
