简介

　　简单式被动式红外线防盗报警器由红外线发射、接收、蜂鸣器和发光二极管组成。工作时，绿色的发光二极管常烁，表示被监控区域正常。一旦被监控区域有人闯入，绿色发光二极熄灭，红色的发光二极管快速闪烁，同时蜂鸣器发出报警声。

所需元器件

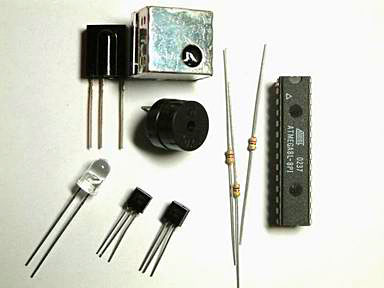

　　Atmega8、红色发光二极管一只、绿色发光二极管一只、万能实验板一块（就是有很多孔的那种）、5V电源、电阻、TTL0038或者其他类似38KHZ的红外接收头、蜂鸣器。


电路原理图：

工作原理

该电路工作原理非常简单，Atmega8的PD0端口输出经过调制的38KHZ的方波信号，然后经Q2驱动红外线发射管LED0发出红外线信号。TL0038是集红外线信号接收放大为一体的接收器。5V供电，其中心接收频率为38KZH，输出为TTL电平，平时输出高电平，当收到码信号后，输出低电平。

BELL为长鸣型蜂鸣器，两个引脚分别为正负极，当正负极两端加上5V电压后，蜂鸣器发出响声。注意，该蜂鸣器两脚不能接反，否则蜂鸣器会烧毁。

电路工作后，正常情况下TL0038接收不到红外信号，输出高电平。当有物体出现在发射管前方时，TTL0038会接收到从物体上反射回来的红外光信号，然后输出低电平通，当Atmega8的PC5脚检测到低电平时打开蜂鸣器报警。
