　　LM1875功率较TDA2030及TDA2009都为大，电压范围为16～60V。不失真功率为20W（THD=0.08%），THD=1%时，功率可达40W（人耳对THD<10%一下的失真没什么明显的感觉），保护功能完善。

　　其接法同TDA2030相似，也有单双电源两种接法。

　　 LM1875是美国国家半导体器件公司生产的音频功放电路，采用V型5 脚单列直插式塑料封装结构。如图1所示，该集成电路在±25V电源电压RL=4Ω时可获得20W的输出功率，在±30V电源8Ω负载获得30W的功率，内置有多种保护电路。广泛应用于汽车立体声收录音机、中功率音响设备，具有体积小、输出功率大、失真小等特点。

     电路特点：

    [1].单列5脚直插塑料封装，仅5只引脚。

    [2].开环增益可达90dB。

    [3].极低的失真，1kHz，20W时失真仅为0.015%。

    [4].AC和DC短路保护电路。

    [5].超温保护电路。

    [6].峰值电流高达4A。

   [7].极宽的工作电压范围（16-60V）。

    [8].内置输出保护二极管。

    [9].外接元件非常少，TO-220封装。

    [10].输出功率大，Po=20W(RL=4Ω)。

LM1875极限参数：

LM1875极限参数
参数名称	极限值	单位
电源电压(Vs)	60	V
输入电压(Vin)	-V_EE-Vcc	V
工作结温(Tj)	+150	℃
存储结温(Tstg)	-65-+150	℃

典型应用电路：

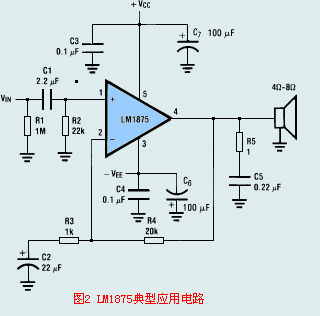

LM1875典型应用电路1

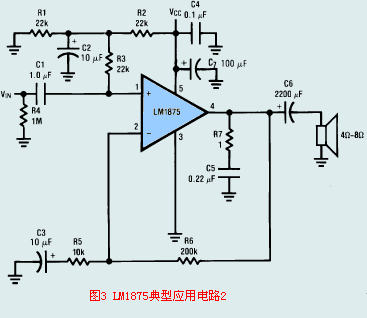

LM1875典型应用电路2

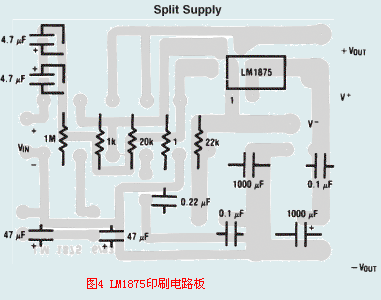

LM1875印刷板图

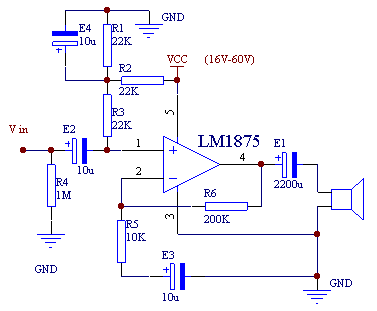

1.单电源接法图：

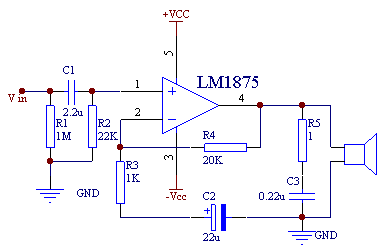

2.双电源的接法如图：
