PSpice 如何利用Model Editor 建立仿真用的模型

PSpice 提供Model Editor 建立元件的Model，从元件供应商那边拿到该元件的Datasheet，透过描点的方式就可以简单的建立元件的仿真模型，来做电路的模仿真。

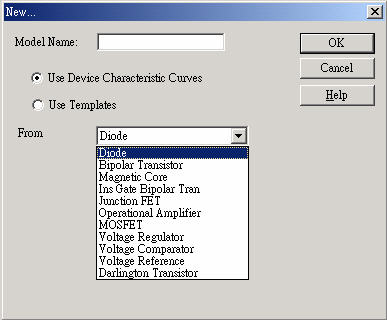

PSpice 提供约十多种的元件(Diode、Bipolar Transistor、Magnetic Core、IGBT、JFET、MOSFET、
Operational Amplifier、Voltage Regulator、Voltage Comparator、Voltage Reference、Darlington
Transistor)来建立元件的模型。

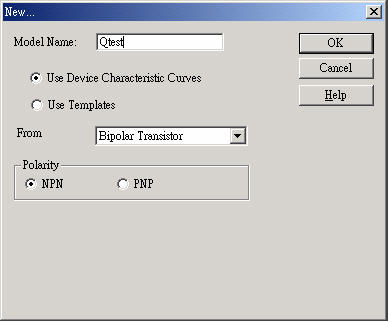

Bipolar Transistor 的例子来做简单的说明，命名他的Model Name 及元件的格式

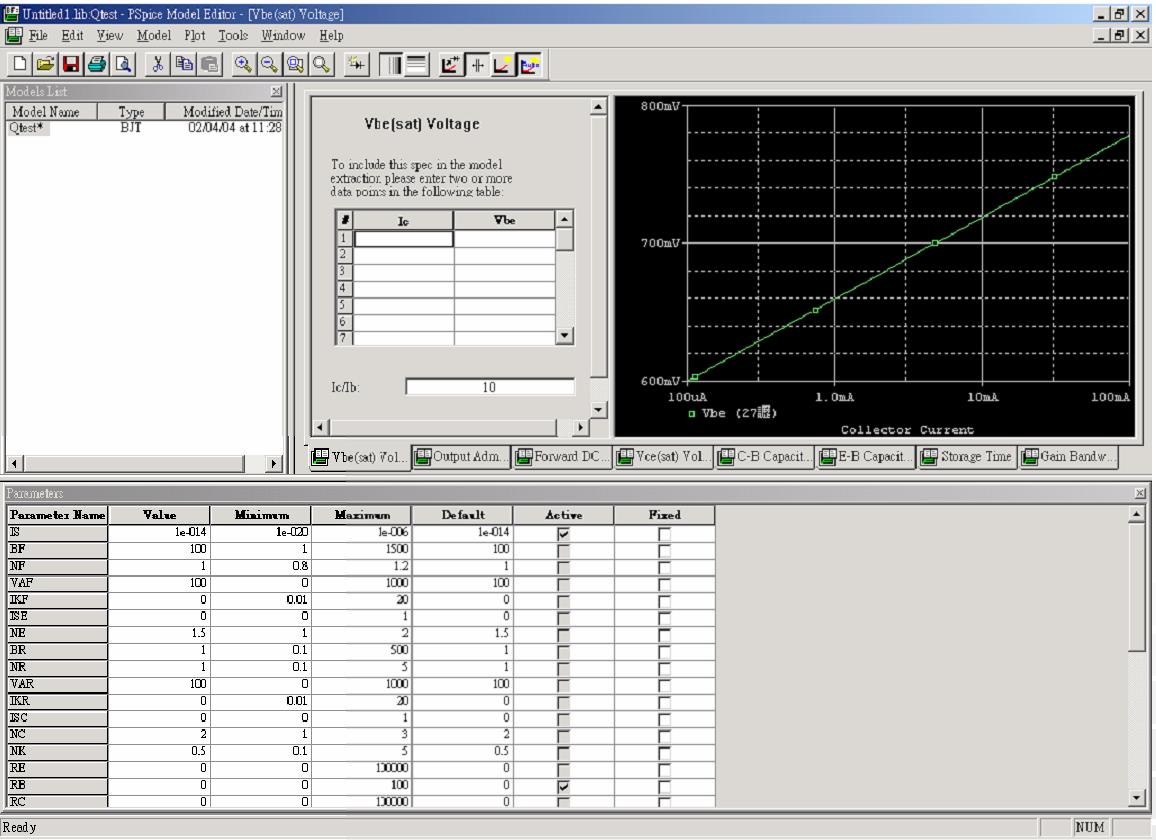

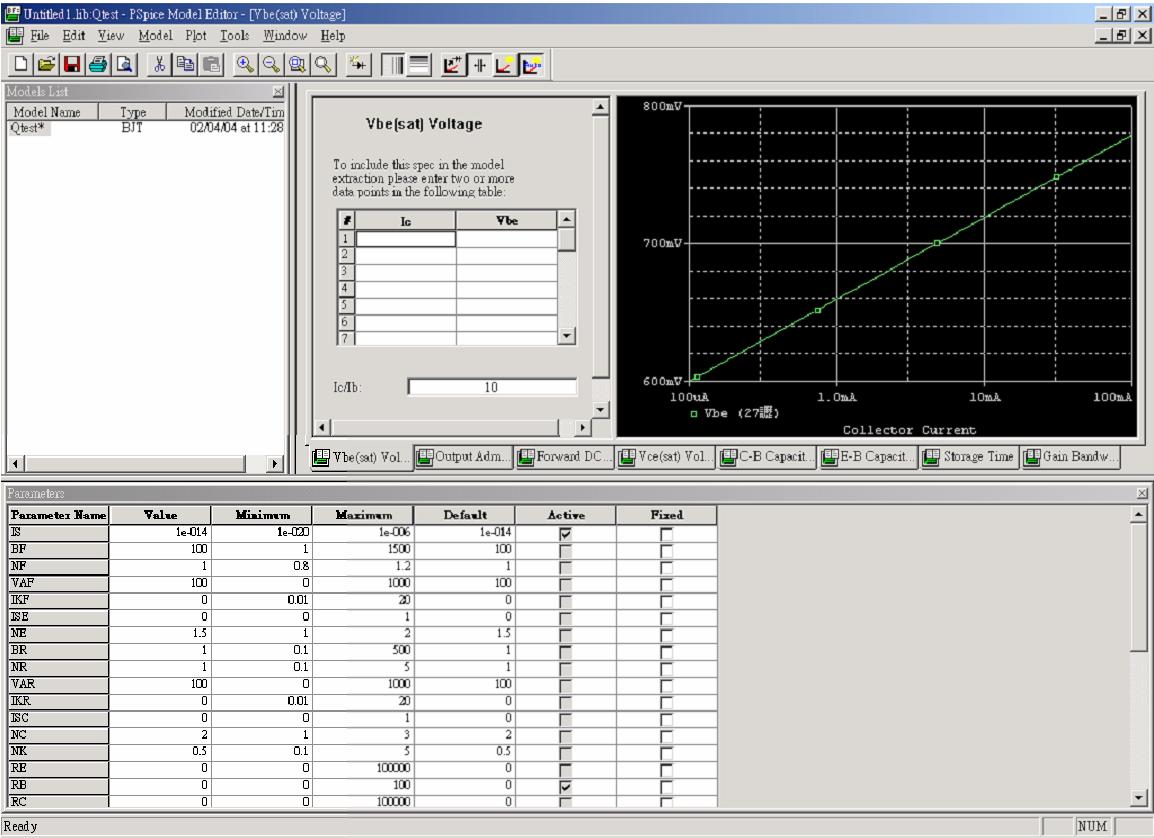

出现下面的对话框，出现Model List(图中左)、特性曲线表及曲线图(图中右)及Model Parameter(图中右)。

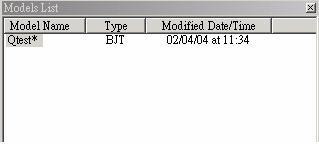

Model List

特性曲线表及特性曲线图

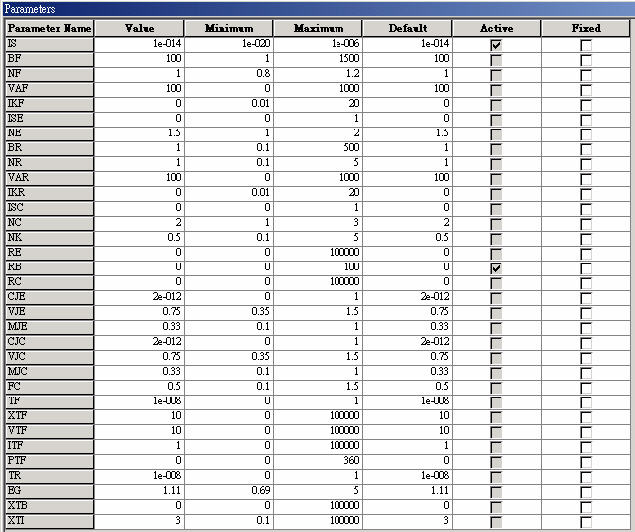

Model Parameter

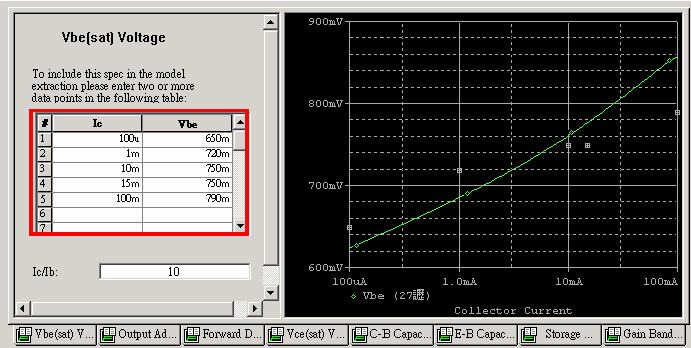

按特性曲线图，描点並输入到下面表中

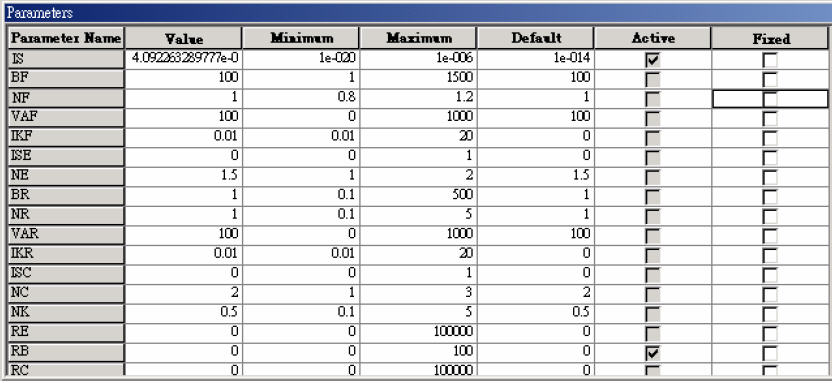

下面会出现用数值分析法，邦您计算出符合描点设定的参数值

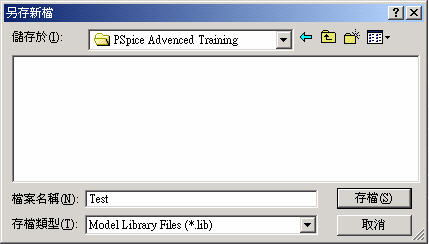

另存为*.lib

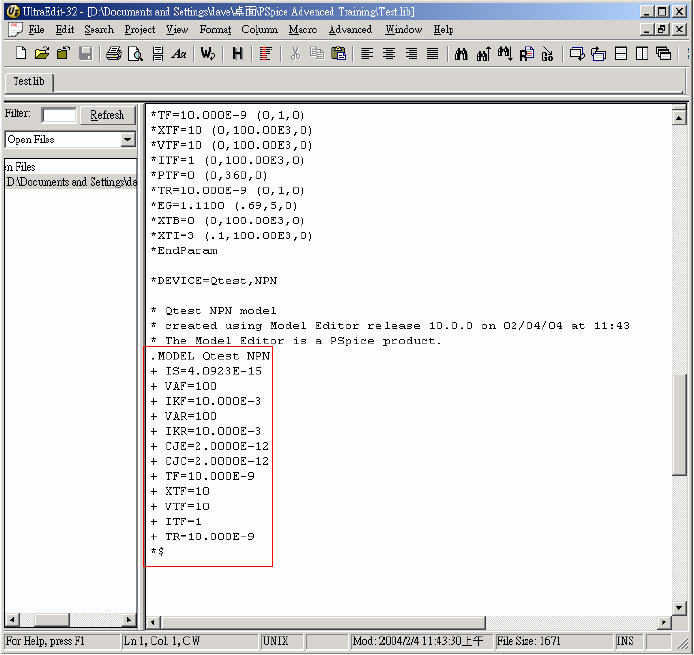

用文本编辑器打开刚才保存的文件，即可看到该元件的模型参数
