利用CAM350得到Gerber的钻孔数据表(NC)

文章编号:
090427161922
文章分类: EDA技术 CAM350
点 击:
...
关 键 词: NC,钻孔
文章来源:
网络
摘 要:

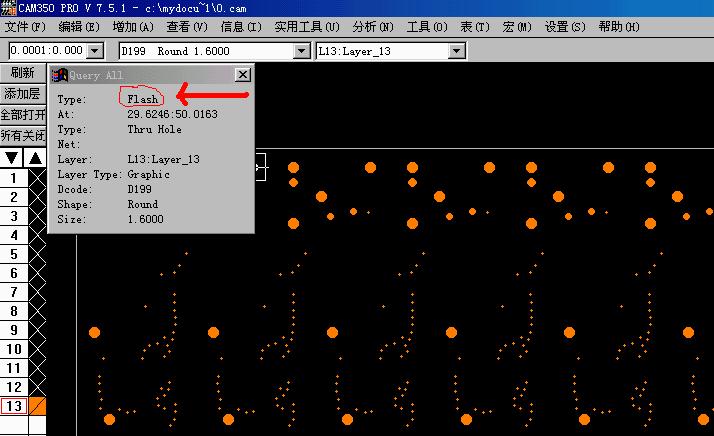

打开CAM350,导入文件后发现表示孔的那层是FLASH属性。因此我们要把它转换成NC钻孔

打开CAM350,导入文件后发现表示孔的那层是FLASH属性。因此我们要把它转换成NC钻孔。

具体步骤如下:

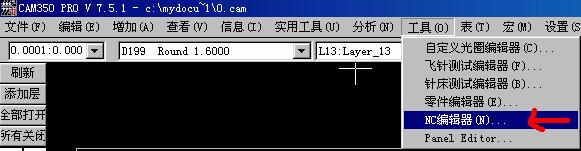

1.选择工具 -> NC编辑器,如下图所示:

2.进入NC编辑器后,选择实用工具 -> GERBER到钻孔

3.这时会弹出一个对话框,一般直接点确定就可以了

下面具体讲解一下:
Source Layer             源图层(就是你想转为钻孔的那一层,默认是当前层)

Target Layer             目标层(转换后的钻孔所在层,一般不需改变,就是在原有的层上再新建一层)

Tool Table               与目标层相对应的刀具表(一般不需改变,就是新建一个刀具表)

Dcodes                   D码过滤器(选择D码,默认为全选)
0或空白 = 全选
#,#,……  包含
#:#,……  范围
-#,-#:#,……  不包含

Remove Redundant Data    删除重叠的孔(此选项默认是选中的)

Drill Type               选择钻孔层为PTH或NPTH(默认为PTH)

PTH是沉铜孔,孔壁有铜,一般是过电孔(VIA)及元件孔。
NPTH是非沉铜孔,孔壁无铜,一般是定位孔及螺丝孔。可用干膜封孔或在电镀前胶粒塞或电镀后二次钻孔或啤出。

4.点击确定后,就会出现一个新的层。那就是我们要的钻孔层。到此转换结束了。

可以看到系统用不同的颜色表示不同的钻头号。

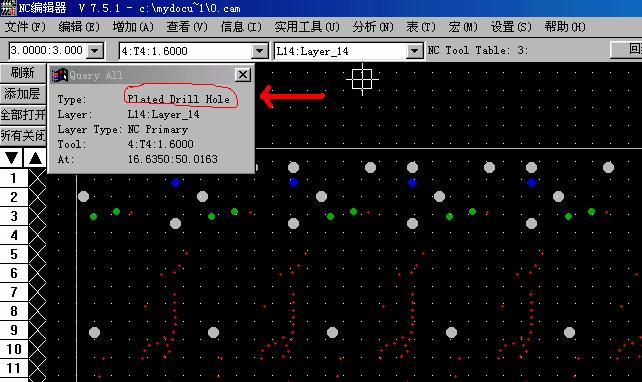

5.按Q键查看一下属性吧,是不是已经转过来了呢?

6.看Y键看一下吧,发现不同的地方了吗?
