WB-1无线防盗防火多功能智能报警系统应用OTP型单晶片机技术，实现智能化保安功能。通过电台实现无线组网，从而形成了既可有线又可无线的分布式保安网。本系统适用于中、小规模有高度保安要求的场所，如银行、仓库、武器库、毒品库、商场、重要机房等场所的防盗防火综合性保安控制。

无线网组成

　　 容量－1对10，即一个接收机可扩接10个无线防区;扩展一调整系统的定时周期可将系统扩展至1对20－40；通讯距离－1 KM(开阔地);通讯频率－30MHz;多监控点功能一所有防区分机可随时加接收机而成为一个监控站。

单机功能

　　 警戒区域－4防区;警戒密码－6位十进制构成，可编程;防区编程一4个防区可根据需要布防与撤防，组网灵活;报警方式－内置蜂鸣器与外置警笛、警灯;报警记忆一通过地址码可调用系统自动记忆的报警记录;主接收机与防区分机的互换功能－各分区主机可随时加装接收机而成为－个接收站点。

　　CPU选用美国MICROCHIP公司的PIC系歹q单晶片中的OTP型16C57。

　　PIC16C5X系列采用CMOS工艺哈佛总线和RISC结构，运行速度可达5MLPS(每条指令仅需200ns的执行时间)，比一般的单片机快4倍，数据总线和指令总线独立分开，数据总线宽度为8位，指令总线宽度为12位，内部程序存储器2K，内部寄存器组( RAM)为72个，在睡眠工作模式中其功能只有100μA。

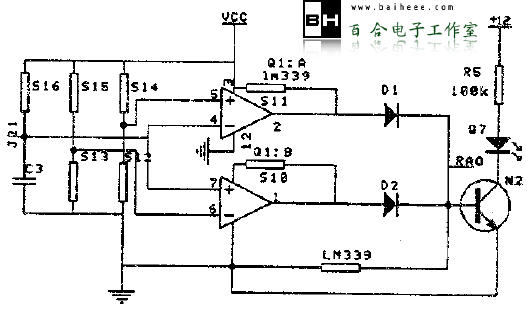

信号预处理电路设计

　　图中可见，预处理信号为三态输入、二态输出，所采用的高性能、低造价的四比较器LM339，一片即可完成二个防区的处理功能。经预处理后的报警信号分成二路，一路信号加至CPU的RA口，进行逻辑处理;另一路信号经驱动后送LED红色指示灯报警。

逻辑电路设计说明

　　逻辑电路设计框图如图2所示

　　如图所示，PIC单片机RAO - RA4口用做输入口，其功能是读取经预置后的信号，判断防区是否发生报警。RBO~RB3口做为系统总线，负责读取和传送数据。RC0~RC8用来做为键盘扫描端口，形成一个4*4点阵结构的键盘。各端口相互协调完成本系统各项工作。

防区报警

　　本报警系统有以下几种报警形式:(1)红色LED示警;(2)蜂鸣器示警;(3)无线信道向主接收机报警;(4)外置式警灯警笛报警。

　　报警发生时，主接收机将收到来自报警防区的无线报警信号，并显示在数码管上。

浮充式交直流二用电源设计　　

　　按国际保安电子器材标准，电源电压DC12V2A供标准警灯、警笛、有源探头使用。

　　交直流两用供电一直流供电选免维护蓄电池，浮动充电自动投入方式工作。

　　主机内部供电用DCSVO.SA供标准工业IC使用。

　　无线信道的收、发电台采用DC9V1A供电。

低功耗设计

　　本系统采取低功耗设计，主接收机在全部负载下可工作20-35小时，防区分机可负载30-45小时。

无线信道设计

　　无线信道设计依据以下几个原则:(1)通信距离满足通讯要求，选择功率为3W;(2)频点工作在业余频段本系统选择为30.225MHz; (3)工作可靠、故障率低;(4)调制方式满足调频要求。

调制与解调电路设计

　　 本系统采用DTMF双音频调制解调电路，系统中各防区的编码信号经DTMF双音频信号发生器调制成双音频信号送发射机输出;接收时采用DTMF解码器把DTMF信号转换成二进制数字信号。

WB-1系统软件设计　

密码功能的实现

　　报警器采用密码开启与开关闭功能，密码由用户独立掌握，并可随时加以修改。
　　密码由6位数字自由组合，可为用户提供999999组用户操作密码，保密性强，很难破译。

系统功能键软件设计

　　在键盘上开发了两个功能键:“*”、“#”，“*”键用来表示系统要进行修改和查询；“#”键表示一次输入完毕。

图3

布防、撤防功能键设计

　　在键盘区有A,B,C,D四个防区布防、撤防按键。

　　在主机进入警戒状态之前按下上述四个键，可使四个子防区分别进入布防和撤防状态。撤防的防区上方的指示灯会自动点亮，表示防区已撤防，在进入警戒状态后，这一防区做为自由区，可以随便通行，即使在有报警探头发出信号时，系统也不发出报警启动信号。

用户编程软件设计

　　为用户设计了通过键盘设置、修改自己希望的功能参数，允许用户按规定编程。

四防区循环检测软件设计

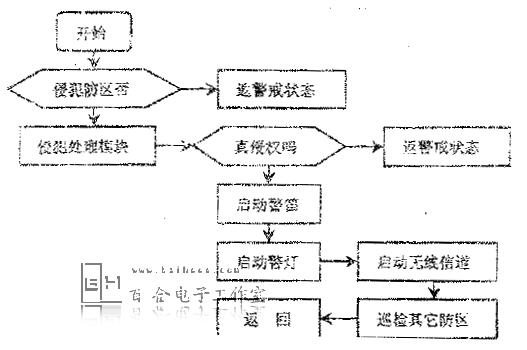

　　当系统经过密码启动进入警戒状态时，系统对四个防区进行检测，若某防区有侵犯时，将受侵犯的防区红色指示灯点亮，启动警笛、警灯，在有无线组网时，启动无线电台向主接收机报警。

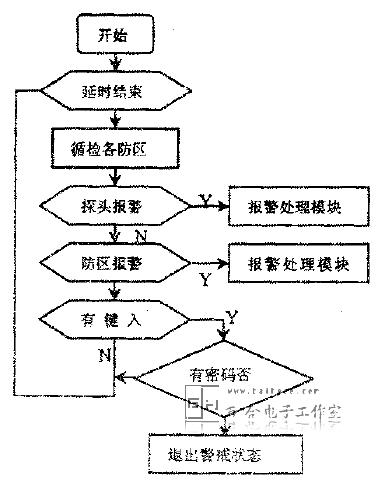

主程序、子程序框图

　　系统软件由初始化、键盘扫描、密码查询、各防区循环检测、用户编程、软件报警处理、退场时间、无线防区检测、报警记录显示等程序组成，程序编制模块化结构，便于修改调试，程序框图如图3示。
