48V输入,24V输出稳压电源

文章编号:
091111165719
文章分类: 电路 电源
点 击:
...
关 键 词: 24V
文章来源:
百合电子工作室收集整理
摘 要:

  1.工作原理

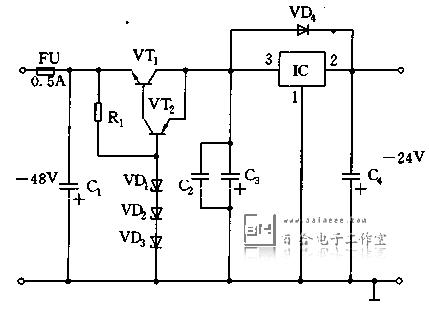

  电路如图所示。由-48v输入,经复合调整管VT1、VT2降压,稳压二权管VD1~VD3提供基准电压,又由集成稳压器IC稳压输出。本电源采用了三端输出的集成稳压器电路,集成电路本身具有过流保护、过热保护,及调整管安全工作区保护电路。其中,VD4为保护二极管,它主要为输出电容C4提供泄放回路。

  2.元器件选择

  电阻R1:RJ-1-510Ω±5%。电容C1:CDll-100V-100uF,C2:CJll-160V-o.47uF-±10%,C3、C4:CD11-50V-47uF。稳压二极管VD1、VD2、2CW109,VD3;2CW110。二极管
D4:2CP22。三极管VT1:3DD4D(绿点),VT2:3CG5E(绿点)。集成稳压器IC:W7924。

  如想在该电源加裴电源指示灯,可将一只电阻和发光二极管串接后,分别接入输入两端即可满足。电阻的参数为RTX-0.125-2.2k-±10%。发光二极管型号为2EF501W(红色)。
