Protel 99se PCB 中制作BOM 图解

文章编号:
091115151551
文章分类: EDA技术 Protel
点 击:
...
关 键 词: BOM,GERBER,CAM
文章来源:
网络
摘 要:
在PCB 焊接生产过程中,我们需要用到PCB 的BOM,为了保证准确性,一般我们都从PCB 板中输出BOM。这里我们利用CAM Manager 向导来输出BOM 表

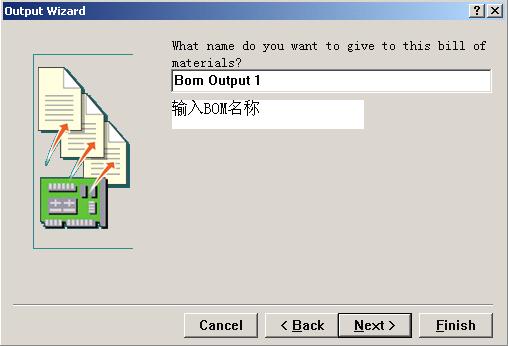

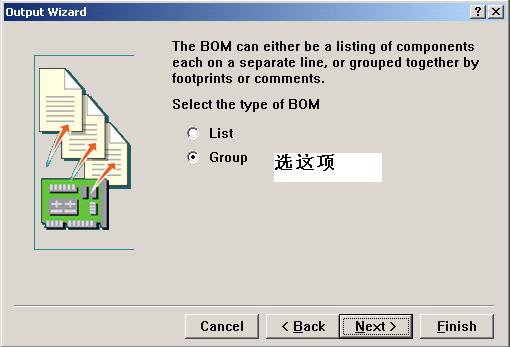

在PCB 焊接生产过程中,我们需要用到PCB 的BOM,为了保证准确性,一般我们都从PCB 板中输出BOM。这里我们利用CAM Manager 向导来输出BOM 表。首先,我们打开需要输出BOM 的PCB 文件,再通过CAM Manager 向导来输出BOM 表。










在这文档下通过Tools 的preferences 设置BOM 文档的输出路径。

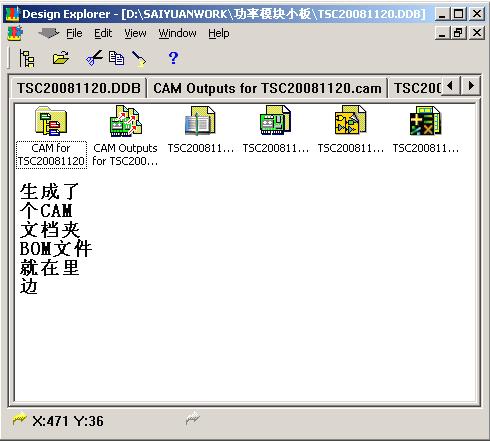

再通过Generate CAM Files 生成BOM 文档


打开就可以看到BOM 文件了。
在前面设置的输出路径下也输出了一份备份文件。

输出以.BOM、.CSV、.TXT 的三份BOM,其中以.BOM、.CSV 为后缀的文件我们可以通过Excel 对它编辑为合适我们需要的格式BOM。
