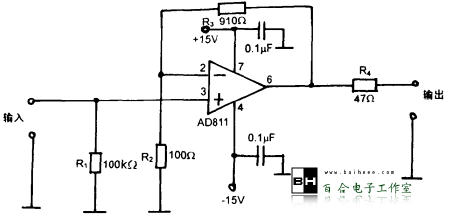

下图所示是由运放AD811构成的视频放大器电路。100欧负载时输出蜂值电压为±10V。波形失真率低，适合用作DG＝0.1，DP＝o.1%的视频放大器。此电路的频率范围为0~20 MHz，增益为1~10倍，输入阻抗为100 kΩ，输出峰峰值电乎为l0V以下(50Ω)，输出电流为100mA，供电电源为±15V(100mA)。
由运放构成的视频放大器电路
