图1是采用μPC1238构成的10W功率放大器，放大倍数由R1和R2之比确定。μPC1238本身能完成功率故大，特性优良，但不能用简单的办法增大输出功率。图2是增大输出功串的实例，这种电路称作BTL连接。它采用两个相同的放大器，一个放大器输入原信号，另一个放大器输入其相位相反的信号。负载接在二个放大器输出之间。由此，负载上加的是2倍电压，对于同样负载可供出4倍的功率，因此，应用于低电压电源时可获得较大输出功率。
图1 10W功率放大器

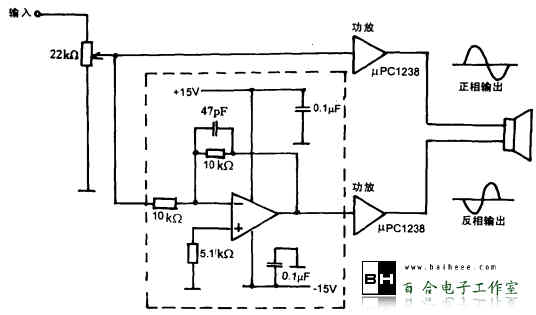

图2 BTL连接的功率放大器
