高输入阻抗缓冲器电路

文章编号:
091120162433
文章分类: 电路 测量/传感器技术
点 击:
...
关 键 词: 高输入阻抗,缓冲器
文章来源:
百合电子工作室收集整理
摘 要:

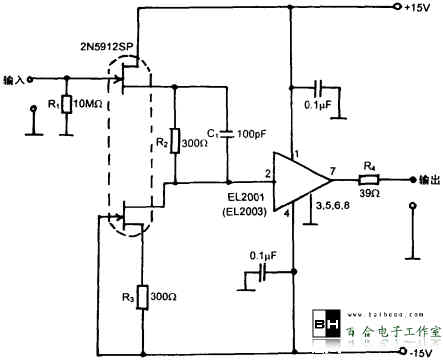

  下图示出频率为0~100MHz,驱动50Ω负载的缓冲放大器电路,由于办入部分采用了FET,具有输人阻抗高、偏置电流小的待点。电路中使用的2N5912SP在100 MHz时具有足够的跨导,可以使用到500us(源电阻为200Ω)较低值,电流只有10 mA~20 mA,不会因后级负载影响频率特性。另外,为使漂移电压小,需要采用FET对管。

高输入阻抗缓冲器电路

  EL2001在50 MHz时具有-3dB特性,而EL2003在100MHz时具有-3dB特性的缓冲放大器。

  高输入阻抗缓冲器的特性:增益为0.5倍(-6dB).增益误差为21dB,输入阻抗为10MΩ/15pF,秸出偏置电流为10 pA以下,输出漂移电压为5mV(最大40mV),输出阻抗为50Ω,输出电乎为±5V以下(50Ω),电源为±15V,10mA~120mA。

  采用EL2003时,空载电流约为30 mA,DG(0.1o)和DP(0.1%)特性都比较好。但是,发热较大,连续使用时,为了安全地降额到70%左右,50Ω负载时连续输出峰-峰值为7V的正弦波。

  若输入接入30 cm以上的同轴电缆,在100 MHz时就可能产生振荡,为此,需用低阻抗驱动输入。
