二、设计任务及要求

1．设计并制作一个连续可调直流稳压电源，主要技术指标要求：

① 输出电压可调：U_o=+3V～+9V

② 最大输出电流：I_omax=800mA

③ 输出电压变化量：ΔU_o≤15mV

④ 稳压系数：S_V≤0.003

2．设计电路结构，选择电路元件，计算确定元件参数，画出实用原理电路图。

3．自拟实验方法、步骤及数据表格，提出测试所需仪器及元器件的规格、数量，交指导教师审核。

4.批准后，进实验室进行组装、调试，并测试其主要性能参数。

三、设计步骤

1．电路图设计

（1）确定目标：设计整个系统是由那些模块组成，各个模块之间的信号传输，并画出直流稳压电源方框图。

（2）系统分析：根据系统功能，选择各模块所用电路形式。

（3）参数选择：根据系统指标的要求，确定各模块电路中元件的参数。

（4）总电路图：连接各模块电路。

2．电路安装、调试

（1）为提高学生的动手能力，学生自行设计印刷电路板，并焊接。

（2）在每个模块电路的输入端加一信号，测试输出端信号，以验证每个模块能否达到所规定的指标。

（3）重点测试稳压电路的稳压系数。

（4）将各模块电路连起来，整机调试，并测量该系统的各项指标。

四、总体设计思路

1．直流稳压电源设计思路

（1）电网供电电压交流220V(有效值)50Hz，要获得低压直流输出，首先必须采用电源变压器将电网电压降低获得所需要交流电压。

（2）降压后的交流电压，通过整流电路变成单向直流电，但其幅度变化大（即脉动大）。

（3）脉动大的直流电压须经过滤波电路变成平滑，脉动小的直流电，即将交流成份滤掉，保留其直流成份。

（4）滤波后的直流电压，再通过稳压电路稳压，便可得到基本不受外界影响的稳定直流电压输出，供给负载RL。

2．直流稳压电源原理

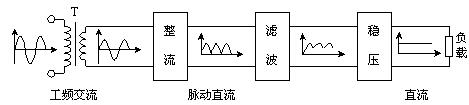

直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电压的装置，它需要变压、整流、滤波、稳压四个环节才能完成，见图1。

图1直流稳压电源方框图

其中：

（1）电源变压器：是降压变压器，它将电网220V交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定。

（2）整流电路：利用单向导电元件，把50Hz的正弦交流电变换成脉动的直流电

（3）滤波电路：可以将整流电路输出电压中的交流成分大部分加以滤除，从而得到比较平滑的直流电压。

（4）稳压电路：稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化。

　　整流电路常采用二极管单相全波整流电路，电路如图2所示。在u2的正半周内，二极管D1、D2导通，D3、D4截止；u2的负半周内，D3、D4导通，D1、D2截止。正负半周内部都有电流流过的负载电阻R_L，且方向是一致的。电路的输出波形如图3所示。

图2整流电路图3输出波形图

　　在桥式整流电路中，每个二极管都只在半个周期内导电，所以流过每个二极管的平均电流等于输出电流的平均值的一半，即。电路中的每只二极管承受的最大反向电压为 (U₂是变压器副边电压有效值)。

在设计中，常利用电容器两端的电压不能突变和流过电感器的电流不能突变的特点，将电容器和负载电容并联或电容器与负载电阻串联，以达到使输出波形基本平滑的目的。选择电容滤波电路后，直流输出电压：U_o1=(1.1～1.2)U₂，直流输出电流：（I₂是变压器副边电流的有效值。），稳压电路可选集成三端稳压器电路。

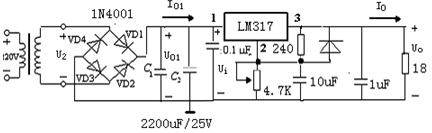

　　总体原理电路见图4。

图4 稳压电路原理图

式中，1.25是集成稳压块输出端与调整端之间的固有参考电压V_REF，此电压加于给定电阻R₁两端，将产生一个恒定电流通过输出电压调节电位器RP1，电阻R₁常取值120~240Ω，RP1一般使用精密电位器，与其并联的电容器C可进一步减小输出电压的纹波。图中加入了二极管D，用于防止输出端短路时10µF大电容放电倒灌入三端稳压器而被损坏。
