注意：Protel99se必须安装Service Pack5以上补丁，否则不能使用Protel导入Pads文件格式的功能。

1、用POWERPCB打开欲转换的PCB文件后，点击菜单："File"->"Export"

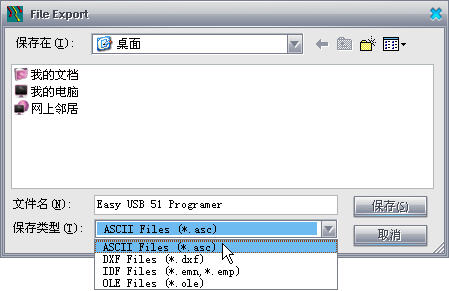

2、在弹出的“File Export”对话框中，“保存类型”选择“ASCII Files”格式，然后保存文件

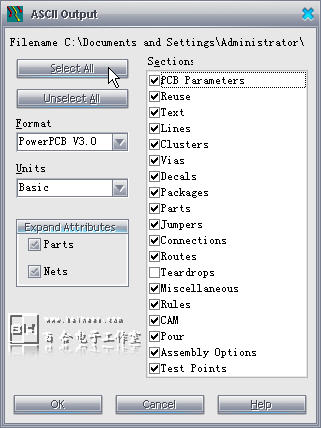

 3、在随后弹出的“ASCII Output”对话框中，设置如下图所示，如果选中“Teardrops”，则导入Protel后会自动生成“泪滴”

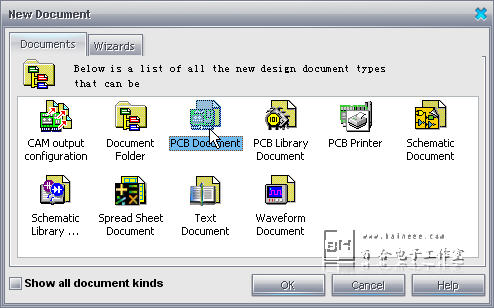

4、打开Protel99，新建一个工程，并在工程中新建一个PCB文件

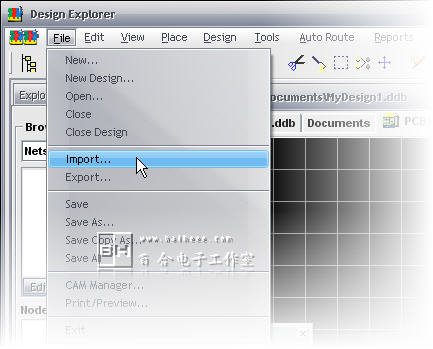

5、打开刚刚新建的PCB文件，点击菜单"File"->"Import"

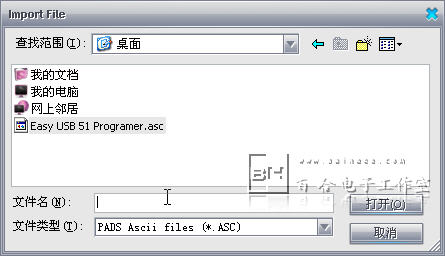

6、弹出“Import File”对话框，其中“文件类型”选择“PADS Ascii files”，然后找到刚才用POWERPCB导出的后缀为asc的文件，打开它

7、随后将弹出“PADS PCB ASCII File Importer”对话框，不修改，直接点OK即可

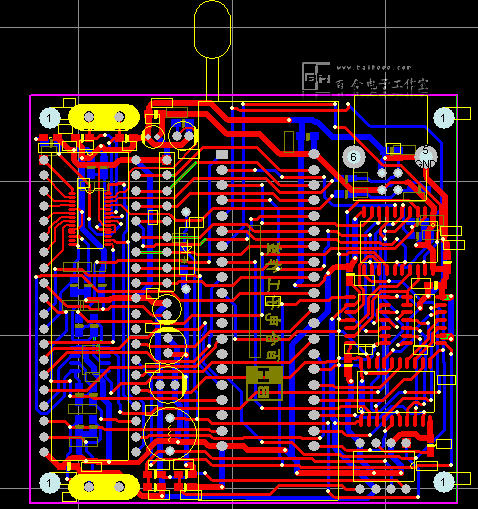

8、Protel导入文件后会报告一些错，细心检查看过后会发现大部分都“不算错误”，但是目前我们还是发现有些错必须注意：

1) 丝印层的元件标号大小总是和POWERPCB中的不一样大，而且还会偏离一离距离，需要一个重新修改一下。

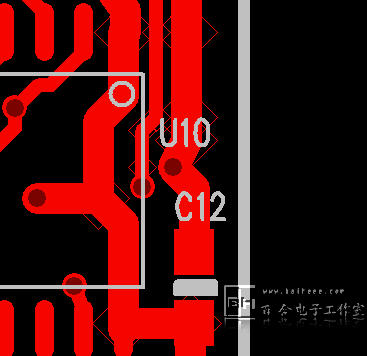

        POWERPCB中设置好字体大小和位置                    在Protel中大小和位置已经发生变化

2) 异形焊盘，这种焊盘一般都会发生错误（但Protel不会报错），故要着重检查

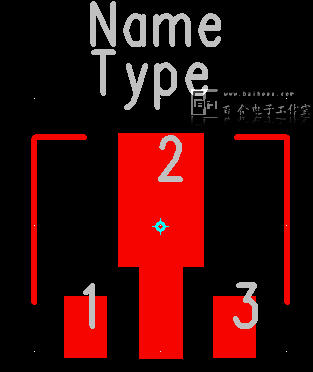

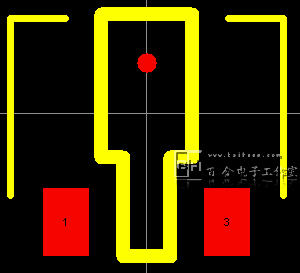

         POWERPCB里的异形焊盘                                转换过后就变成这副模样了~_~

3) 在POWERPCB里绘的禁止布线层在转换过后也会发生错误，所以在转换之前最好将禁止布线层删掉。（在下面这个例子中还好，只是将禁止布线层转成了丝印层，我还遇到过将其转换成板子外框的情况！）

         POWERPCB里绘制的禁止布线层             转换过后，惨不忍睹

9、由于算法不同，所以在转换过后会产生一些错误，如果您只是想将POWERPCB文件转成Protel后方便加工，那么可以将POWERPCB文件先输出为Gerber格式，再用CAM350导入，再用CAM350 导出为DXF文件格式或其它格式，再用Protel导入即可。采用这种方法效果非常不错。（POWERPCB输出Gerber格式的方法可参考百合电子工作室的另一篇文章：《热转印法自制电路板时如何打印出钻孔的中心定位孔(PowerPCB+CAM350方法)》一文中有提到
