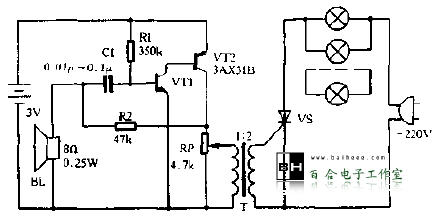

该快乐声控彩灯的电路原理图如图1所示。其中VT1、VT2的hFE≥50。T为磁环脉冲变压器，匝数比为1:2。有条件时还可选用光电祸合器MOC3020~MOC3023中的任一种型号，在其6脚接人一只250Ω的电阻即可代替T，如图2所示。
图１
图2
可控硅VS的选择应视负载而定。如带32只220V 25W灯泡时需选VS为5A/400V的。如果按此电路安装无误，无需调试即可工作。因此电路有高压，需注意安全。
