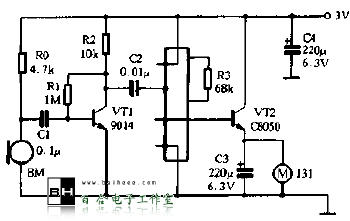

声控电路的电原理图如图1所示。电路的核心是一块音乐集成块。当外界发出声响时，这一触发信号经VTl放大使集成块受触发翻转而开始工作，其输出驱动Vl交导通，进而带动微型玩具电机M动转，延时一段时间后自动停止，从而实现了电动玩具的声控功能。

图１

　　改变R2的电阻值，可调整电路的触发灵敏度。电路的延时时间由集成块外接振荡电阻决定，阻值越大，则延时时间越长。若使用内部带振荡电阻的音乐集成块，延时的长短一般固定在15s~20s，不可再调整。在实际使用中，可酌情选用。

　　电路中的音乐集成块可选用KD9300或CW93285系列或市售其它型号的集成块。三极管VT1的β≥150，VT2的β≥100即可。由于电路的灵敏度很高，对声控元件(驻极体话筒BM)要求不严格。电路中的其它元件均可按图中所示选择，只要质量有保证，电路无需调试即可正常工作。
