用AVR单片机驱动4线两相步进电机

文章编号：
100713163652
 文章分类： 单片机 ＞ AVR
点 击：
...
关 键 词： 步进电机
文章来源：
互联网
摘 要：
介绍如何利用AT90S8515 驱动4线两相步进电机，并给出实例

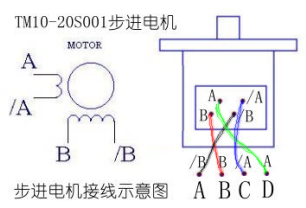

　　现在四线两相步进电机应用很普遍 下图是2 种5 伏步进电机的原理图及接线图

　　

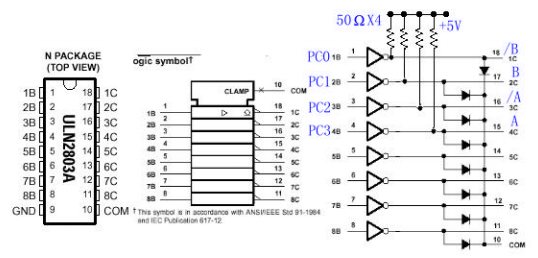

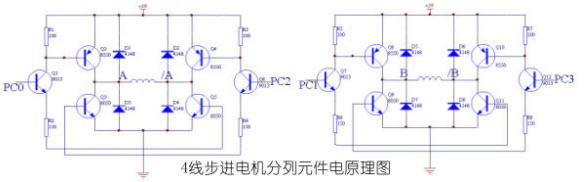

　　我们用两组H型桥式电机驱动电路及AT90S8515 的PC0~3 来驱动步进电机 具
体电路如下


  1. #include <io8515.h>
  2. #define uchar unsigned char
  3. #define uint  unsigned int
  4. uchar np;
  5. //步进电机运行数据表
  6. const uchar motortb[]={0x11,0x99,0x88,0xcc,0x44,0x66,0x22,0x33};
  7. void delay(uchar t)// 每步延时的子程序
  8. {
  9.  uchar i;
  10.  uint j;
  11.   for (i=0;i<t;i++)
  12.      for (j=0;j<900;j++);
  13. }
  14. void a_step(uchar d,uchar t)  //步进电机走一步 d=0 正转 d=1 反转 t
  15. //           越大走得越慢
  16. {
  17.   if (d&0x01)
  18.      {
  19.     if (np==0)
  20.        np=7;
  21.     else np--;
  22.    }
  23.   else
  24.      {
  25.     if (np==7)
  26.        np=0;
  27.     else np++;
  28.    }
  29.   PORTC=motortb[np];
  30.     delay(t);
  31. }
  32. void a_turn(uchar d,uchar t)// 步进电机走一圈
  33. {
  34.  uchar i;
  35.  for (i=0;i<96;i++)
  36.     a_step(d,t);
  37. }
  38. void main(void)
  39. {
  40.   DDRC=0xff;
  41.   PORTC=0x44;
  42.   np=4;
  43.   while (1)//
  44.      a_turn(1,1);
  45. }
