声表面滤波器的测量和维修

文章编号:
100901132138
文章分类: 电路 电子元件
点 击:
...
关 键 词: 声表面波技术,声表面滤波器
文章来源:
百合电子工作室(www.baiheee.com)收集整理
摘 要:
声表面波滤波器是电视中一种常用器件,本文介绍了一种声表面波滤波器的测量方法及多种维修方法...

 一、声表面波滤波器的测量

  如图1所示,无论哪种声表面波滤波器,其输入电极的叉指对(①、②脚)、输出电极的叉指对(②、④脚)以及输入、输出叉指对之间都是绝缘的、即是说它们之间的电阻值应是∞的.并且每一个电极与屏蔽接地脚问的电阻值也应是无穷大的。根据这一特点,我们便可用万用表对其进行性能测量。如图2所示,将万用表置R×1k(或×10k)档,分别测量输入脚①、②脚、输出脚②、④脚之间和输入、输出脚对屏蔽脚⑤之间的电阻值,如果表针在最大处不动,表明这只声表面滤波器是好的,可以便用;如果表针有摆动,指示在数十千欧或数百干欧,则表明声表面滤波器有漏电现象,一般不能使用;如果表针指示很小或为零,则表明声表面滤波器已击穿短路,不能使用。

图1 声表面滤波器的结构

图2 声表面滤波器的测量示意图

 二、声表面滤波器的检修与维修

  由于声表面波滤波器的叉指电极之间距离很小,在使用中会被击穿而造成短路,再就是声表面滤波器内部压电材科上的金属膜部分容易漏电或短路,所以声表面滤波器最常见的故障就是漏电或击穿短路,只有极少数为内部接触不良或开路。出现故障时会使图像雪花点多、图像淡,彩色时有时无、噪声大、图像不稳定,严重时出现无图无声,甚至使光栅变得很暗等。检修方法如下:

(一)不在路检修法

  1、电击修复法

  (1)中压电击法:从电路上先焊下已损坏的声表面滤波器,用一根导线将声表面的接地脚与电视机机芯“地”连接在—起,然后开机。对于黑白电视机,可从显像管加速极上取100V左右的中压,分别去碰触声表面的输入和输出叉指电极,碰触几次后再用万用表(R×1k或×10k)测,如果指针还有摆动,表明仍有漏电,需继续碰触电击,直至各电极间的阻值无穷大为止;对于彩色电视机,可从视放集电极上取190V左右的中压,经适当降压后再分别去碰触各叉指电极。电击时应注意.—是动作要迅速,以免烧坏声表面滤波器,二是要注意安全,尤其对彩电要小心。

  (2)电容器电击法:可取一只8200pF的行逆程电容,在行管集电极处充电,然后将电容器两脚跨接在已焊下的声表面短路电极上,让电容器对其进行瞬间放电,然后再用万用表高阻挡测量,如仍有指示,可再对电容器充电后进行电击,直到短路电极间电阻无穷大为止。电容器电击法较中压电击法安全,在检修中应根据具体情况选择。

  2、高温烘烤法

  (1)电吹风烘烤法:将普通家用电吹风置于热风档位,对着声表面滤波器烘烤8分钟左右后,再用万用表测量,如方便的话,也可边烘烤边测量,直至阻值正常为止。注意,此方法也可不焊下声表面进行,只是电视机不能加电开机。

  (2)电烙铁烘烤:如果身边无电吹风,也可用电烙铁加热烘烤。应用此法应注意.因电烙铁的温度不便掌握,为防止烫坏声表面,应该边烘烤边测量,最好用电烙铁的烙铁套部分加温。

(二)在路应急修理法

  1、隔直电容法

       如图3所示,当判断声表面的输出电极④脚对地有漏电时,将使TA7611AP的①脚电压(正常为5V)下降,造成无图无声故障,对此可将b、c间的铜箔割开,在a、c间接一只1000pF左右的隔直耦合电容器,这样既不需更换声表面,也不需检修声表面,而又能使电视机恢复正常工作。请注意,在遇有其它类似这种电路形式时,可采用此法应急修理;在代换声表面波滤波器时,为队止其漏电,也可预先在a、c间接上一只1000pF的电容器;隅直电容器容量不能太小,否则对中频电视信号有降压损耗。

图3 隔直法在线路应急修理声表滤波器示意图

  2、电容代换法

  如图4所示,当声表面漏电严重时,也可用电容器代换之,省掉声表面滤波器不用。将①、②脚处的铜箔割开,然后把一只1500pF的瓷片电容器焊在a、b之间,电视机即可正常使用。因为我国的电视频道是国家统一划分的,分配给各地区的频道比较合理,加之电视台频道数又少,所以基本上不存在邻近频道干扰的问题,作为应急修理,一般能满足收看效果的要求。但当购到同型号的声表面滤波器还是及时更换为好。

图4 电容代换法维修声表滤波器示意图

  如图5所示,如果声表面的输出端两个电极是接图像中放集成电路,则应把声表面从电路上拆下,然后接上两只1500pF的瓷片电容器,以使电视机中频信号顺利传输。

图5

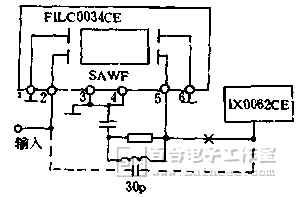

图6 夏普彩电声表滤波器应急修理方法示意图

(三)代换法

  1.直接代换法

  代换声表面滤波器时应尽量选用同型号、同脚数的,并且引出脚的顺序和外表尺寸也应一致,以免在代换时引起其它故障,造成损失。—般进口电视机的声表面损坏后,也可用国产的直接代换。为供代换时作参考,现将部分国内和国外声表面滤波器的性能参数列于表1和表2。

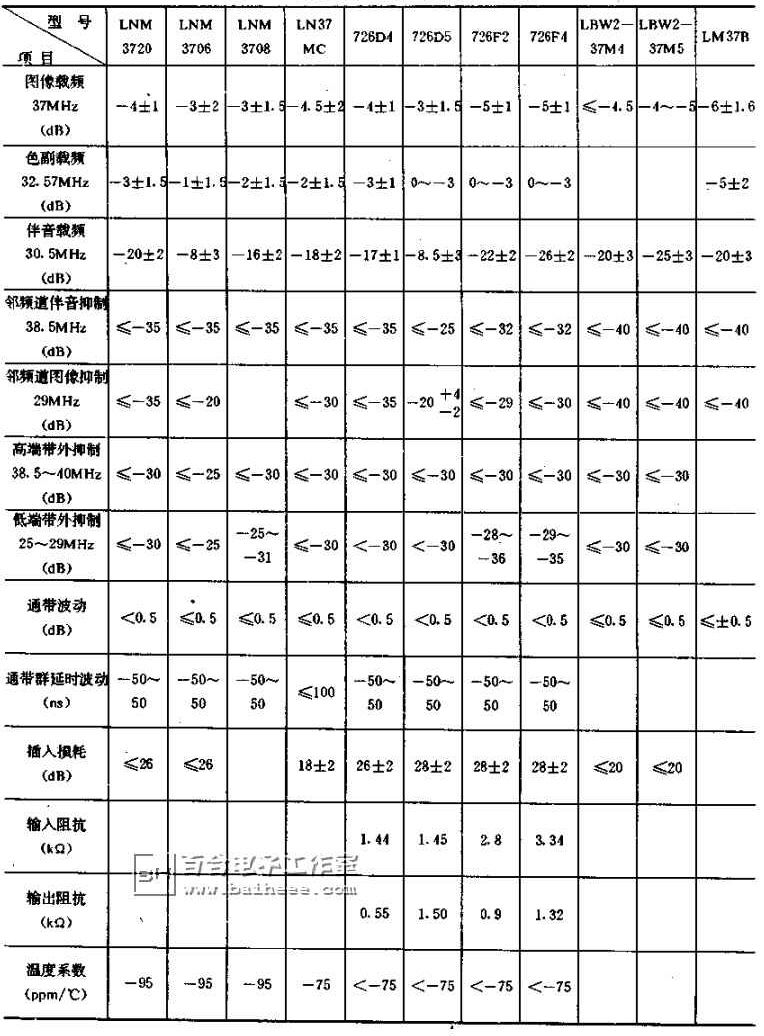

表1 部分国产声表面滤波器性能参数表

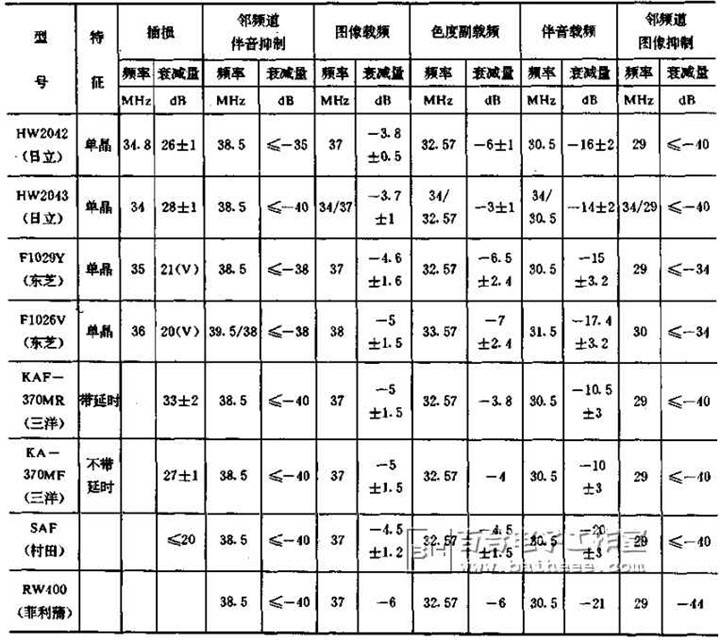

 表2 部分进口声表面滤波器性能参数表

  2.LC代换法

  如图7所示,如果声表面滤波器损坏后,买不到相同型号的代换时,可参照分立元件电视的中频输入回路形式,用LC选频滤波网络代换之。

图7 声表面滤波器的LC代换法

  因中电感线圈可用电视机的中周改制,也可用≤Φ0.1mm的漆包线绕制。代换时先拆下声表面,按图7(b)所示将代换组件焊在电路上即可。
