压电陶瓷陷波器的作用与原理

文章编号:
100902111018
文章分类: 电路 电子元件
点 击:
...
关 键 词: 压电陶瓷陷波器,压电陶瓷
文章来源:
互联网
摘 要:
彩色电视机中为了避免伴音、副载波进入视频通道,分别使用了6.5MHz和4.5MHz陶瓷陷波器,压电陶瓷陷波器在彩色电视机中的作用是...

1、压电陶瓷陷波器的作用

  彩色电视机中为了避免伴音、副载波进入视频通道,分别使用了6.5MHz和4.5MHz陶瓷陷波器。

  压电陶瓷陷波器在彩色电视机中的作用是:由于彩色全电视信号不仅包含亮度信号,还包含色度信号。因而从视频检波后所得到的全电视信号被送到解码器之前,先将彩电全电视信号分解成亮度信号相和色度信号。亮度信号是通过亮度通道放大的,同时抑制掉色度信号。为此要在亮度通道中利用一个4.43MHz窄带陷波电路将彩色副载波分量衰减10dB以上。

  另外为了有效地吸收从视频检波输出的全电视信号中的6.5MHz伴音中频,防止伴音对图像通道的干扰,在视频放大电路的前级加有一个对6.5MHz串联谐振的陷波器,使6.5MHz的伴音中频不能进入视频放大电路。

  在早期的彩色电视机中,无论是4。43MHz陷波器还是6.5MHz陷波器都是采用LC的串联或串并联或桥T型组合形式来完成陷波的功能。近年来大都采用了压电陶瓷陷波器,这是由于它做为彩电中专用的吸收伴音信号和副载波信号的器件,具有体积小、重量轻、无需调整、性能稳定、不受外界电磁场干扰的优点。

2、陶瓷陷波器的工作原理与性能特点

  压电陶瓷陷波器是利用压电陶瓷振子的谐振频率特性而制造山来的—种器件。

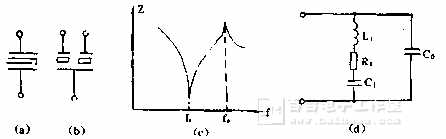

  压电陶瓷陷被器的符号、频率阻抗特性和压电陶瓷振子的等效电路,分别如图1所示。

图1

  图1(a)表示两端式结构:图(b)表示三端式结构,图1(c)是两端压电陶瓷振子的阻抗Z随频率f的变化曲线,fr是振于的谐振频率,fn是反谐振频率。当f=fr时,振子的阻抗最小,将一个振子与电路负裁并联,则在f=fr时,负载上的是电乎最小,即起到了陷波的作用,选择适当的陶瓷基片尺寸和电极尺寸,使fr=6.5MHz或4.43MKz)这是利用陶瓷振子的阻抗频率特性制成的,只不过它是利用两个振子的迭加而使陷波深度提高。图1(d)表示了两端振子的等效电路,其中:L1、C1、R1分别为振子的等效电感、电容和电阻,Co为静电容。

  两端型陷波器主要用于即放吸收电路,三端型陶瓷陷波器则用于预视放的陷波电路。按规定用XT表示,通常以XT6.5MA、XT4.43MA代表两端式结构,XT6.5MB、XT4.43MB代表三端式结构。

  按照我国电视制式的规定,要求伴音陷波深度必须大于26dB。参考陶瓷陷波器本身频率的误差,以及频漂的影响,所以实际上陷波深度必须大于30dB,才能保证大量生产时不出现伴音干扰图像的问题。关于陷波器的频率特性,也要适量,如果频带太宽,会影响视频特性的高频分量;频率太窄将会使整个中频带变窄。
