74HC139 为2 线—4 线译码器，它的用途如下：

　　M74HC139/74HC139 用于高性能的存贮译码或要求传输延迟时间短的数据传输系统,在高性能存贮器系统中,用这种译码器可以提高译码系统的效率。将快速赋能电路用于高速存贮器时,译码器的延迟时间和存贮器的赋能时间通常小于存贮器的典型存取时间,这就是说由肖特基钳位的系统译码器所引起的有效系统延迟可以忽略不计。HC139含有两个单独的2 线—4 线译码器,当赋能输入端G为高电平时,按二进制控制输入码从4 个输出端中译出一个低电平输出。在解调器应用中,低电平有效的赋能输入端用作数据线。

真值表：

INPUTS输入			OUTPUTS输出				SELECTED OUTPUT 选定的输出
ENABLE启用	SELECT选择		Y0	Y1	Y2	Y3
G	B	A	Y0	Y1	Y2	Y3
H	X	X	H	H	H	H	NONE
L	L	L	L	H	H	H	Y0
L	L	H	H	L	H	H	Y1
L	H	L	H	H	L	H	Y2
L	H	H	H	H	H	L	Y3

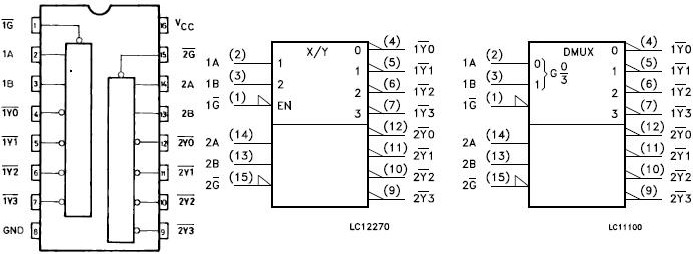

图1 引脚图和逻辑符号

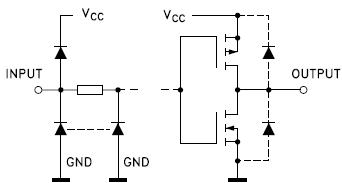

图2 输入输出等效电路

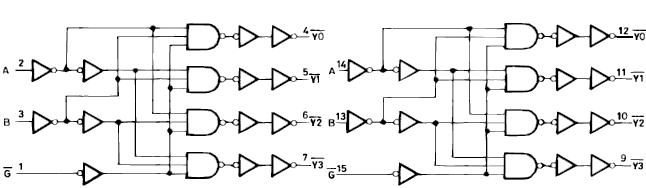

图3 逻辑图

引脚功能表：

引脚位	SYMBOL 符号	NAME AND FUNCTION名称及功能
1,15	1G,2G	Enable Inputs使能输入
2,3	1A,1B	Address Inputs地址输入
4,5,6,7	1Y0 to 1Y3	Outputs输出
12,11,10,9	2Y0 to 2Y3	Outputs输出
14,13	2A,2B	Address Inputs地址输入
8	GND	Ground接地(0V)
16	VCC	Positive Supply Voltage正电源电压

ABSOLUTE MAXIMUM RATINGS绝对最大额定值：

SYMBOL 符号	Parameter 参数	Value 数值	Unit 单位
VCC	Supply Voltage电源电压	-0.5 to +7	V
VI	DC Input Voltage 直流输入电压	-0.5 to VCC + 0.5	V
VO	DC Output Voltage直流输出电压	-0.5 to VCC + 0.5	V
IIK	DC Input Diode Current直流输入二极管电流	± 20	mA
IOK	DC Output Diode Current直流输出二极管电流	± 20	mA
IO	DC Output Current直流输出电流	± 25	mA
ICC or IGND	DC VCC or Ground Current	± 50	mA
PD	Power Dissipation功耗	500(*)	mW
Tstg	Storage Temperature贮藏温度	-65 to +150	℃
TL	Lead Temperature 焊接温度 (10 sec)	300	℃

RECOMMENDED OPERATING CONDITIONS建议操作条件

SYMBOL 符号	Parameter 参数		Value 数值	Unit 单位
VCC	Supply Voltage 电源电压		2 to 6	V
VI	Input Voltage 输入电压		0 to VCC	V
VO	Output Voltage 输出电压		0 to VCC	V
Top	Operating Temperature: 操作温度：M54HC系列M74HC系列		-55to+125 -40to +85	℃
tr,tf	Input Rise and Fall Time输入上升和下降时间	VCC = 2V	0 to 1000	ns
		VCC = 4.5V	0 to 500
		VCC = 6V	0 to 400

DC SPECIFICATIONS直流电气规格：

SYMBOL 符号	Parameter 参数	Test Condition测试条件		Value 数值							Unit 单位
		VCC		TA =25℃ 54HC and 74HC			-40 to 85℃ 74HC		-55 to 125℃ 54HC
		(V)		最小	典型	最大	最小	最大	最小	最大
VIH	High Level InputVoltage输入高电平电压	2.0		1.5	-	-	1.5	-	1.5	-	V
		4.5		3.15	-	-	3.15	-	3.15	-
		6.0		4.2	-	-	4.2	-	4.2	-
VIL	Low Level InputVoltage输入低电平电压	2.0		-	-	0.5		0.5	-	0.5	V
		4.5		-	-	1.35	-	1.35	-	1.35
		6.0		-	-	1.8	-	1.8	-	1.8
VOH	High Level OutputVoltage出高电平电压	2.0		1.9	2.0	-	1.9	-	1.9	-	V
		4.5		4.4	4.5	-	4.4	-	4.4	-
		6.0		5.9	6.0	-	5.9	-	5.9	-
		4.5		4.18	4.31	-	4.13	-	4.10	-
		6.0		5.68	5.8	-	5.63	-	5.60	-
VOL	Low Level OutputVoltage输出低电平电压	2.0		-	0.0	0.1	-	0.1	-	0.1	V
		4.5		-	0.0	0.1	-	0.1	-	0.1
		6.0		-	0.0	0.1	-	0.1	-	0.1
		4.5		-	0.17	0.26	-	0.33	-	0.40
		6.0		-	0.18	0.26	-	0.33	-	0.40
II	Input Leakage Current输入漏电流	6.0	VI=VCC or GND	-	-	±0.1	-	±1	-	±1	μA
ICC	Quiescent Supply Current静态电源电流	6.0	VI=VCC or GND	-	-	4	-	40	-	80	μA

AC ELECTRICAL CHARACTERISTICS交流电气特性：

SYMBOL 符号	Parameter 参数	Test Condition测试条件	Value 数值							Unit 单位
		VCC	TA =25℃ 54HC and 74HC			-40 to 85℃ 74HC		-55 to 125℃ 54HC
		(V)	最小	典型	最大	最小	最大	最小	最大
tTLH tTHL	Output Transition Time输出过渡时间	2.0	-	30	75	-	95	-	110	ns
		4.5	-	8	15	-	19	-	22
		6.0	-	7	13	-	16	-	19
tPLH tPHL	Propagation Delay Time 传递延迟时间(A,B -Y)	2.0	-	45	130	-	165	-	195	ns
		4.5	-	15	26	-	33	-	39
		6.0	-	13	22	-	28	-	33
tPLH tPHL	Propagation Delay Time 传递延迟时间(G -Y)	2.0	-	39	110	-	140	-	165	ns
		4.5	-	13	22	-	28	-	33
		6.0	-	11	19	-	24	-	28
CIN	Input Capacitance输入电容	-	-	5	10	-	10	-	10	pF
CPD (*)	Power Dissipation Capacitance功耗电容	-	-	46	-	-		-	-	pF
