电视用机械式调谐高频头结构、工作原理与特点及检测(测试)方法

文章编号:
100917140706
文章分类: 电路 电子元件
点 击:
...
关 键 词: 高频头
文章来源:
百合电子工作室(www.baiheee.com)收集整理
摘 要:
机械式高频头主要运用于黑白电机中,它又分为VHF(甚高频)调谐器和UHF(特高频)调谐器两种。VHP高频头用于接收1~12频道的电视信号,可独立工作;UHF高频头需与VHF高频头配合,方可按收13~57频道的电视信号...

  机械式高频头主要运用于黑白电机中,它又分为VHF(甚高频)调谐器和UHF(特高频)调谐器两种。VHP高频头用于接收1~12频道的电视信号,可独立工作;UHF高频头需与VHF高频头配合,方可按收13~57频道的电视信号。

VHF机械式高频头的结构原理与特点

  机械式VHF高频头的方框原理图如图1所示。它由输入电路、高频放大器、本机振荡器和混频器四部分组成。VHF高频头是利用鼓形开关来切换频道和用微调电感来实现频率调谐的。其二作原理是:

图1 机械式VHF高频头的方框原理图

由输入电路初步选择所需接收的某一频道信号,通过高频放大器得到放大,其它频率的干扰信号在此都被衰减,经放大约信号与本机振荡信号在混频器中混频,取出其差额信号,作为中频信号,再送到中频放大器中放大。

VHF机械式高频头的测试方法

  (1)外观检查:观察高频头备连线有无松脱,拨动频道开关,有无接触不良的故障。若接触不良,应将高频头拆开用无水酒精清洗。

  (2)外部测试:用万用表直流电压档检查高额头接线上的各点电压是否正常。主要测量11.5V供电电压和3V左右的AGC电压是否正常,若电压正常,需将高频头打开作进一步电压检测。

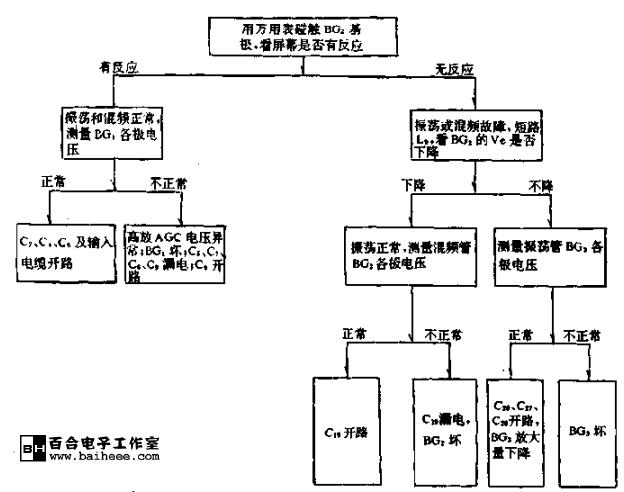

  (3)内部测试:用万用表检测高频头(无图无声)故障的顺序如图2所示(电路图如图3所示)。

图2

点击查看大图

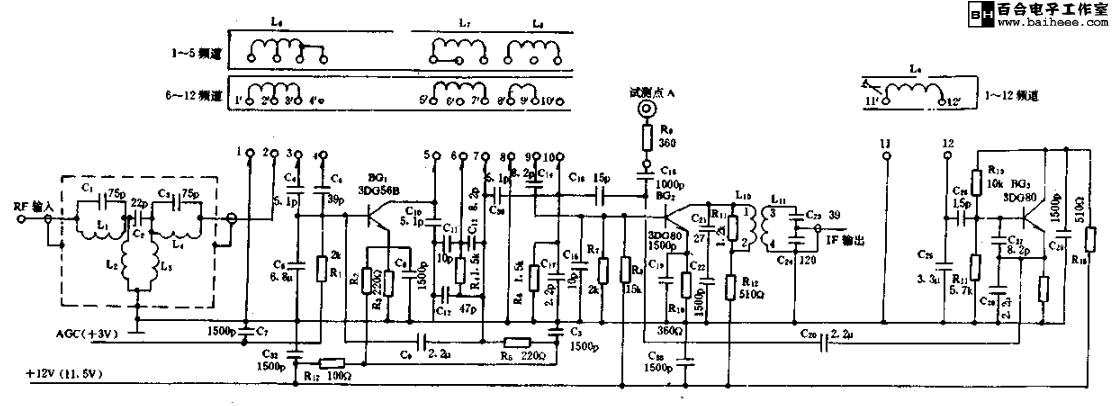

图3(点击查看大图)

 UHF机械式高频头结构原理与特点

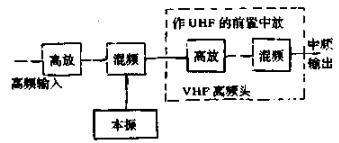

  UHF机械式高频头的方框原理图如图4所示。当VHF高城头置于“U”频段时,VHF高频头内的高放和混频转换成“U”频段中的中放电路,本振电路停振,同时UHF高频头内的电源被接通。从天线来的电视信号经过UHP高频头内的高放及混频电路后,得到中频信号,再送入VHF高频头进行前置置中频放大,然后送到中频放大器中放大。UHF高频头是通过四连可变电容器来实现选择电视频道的,电路结构采用谐振腔、分布电容、等效电感答组成振荡、选频、耦合电路。

图4 UHF机械式高频头的方框原理图

UHF机械式高频头的测试方法

  (1)外观检查:观察11.2V电源线和各插头有无松脱。穿芯电容间的几只电阻是否焊接良好,壳体是否严重锈蚀而影响电气性能,调谐轴机构是否性能良好。

  (2)电压测试法:判断UHF高频头工作是否正常,可用万用表直流电压档测量BG1、BG2电压,正常供电情况下,BG1三极管C、B、E极电压分别为11.2V、3.4V、2.8V(表明BG1三极管性能良好)。BG2是振荡管,它的C、B、E电压分别为10.5V、6.4V、6.2v(表明BG2三极管性能良好)。在实际检修中BG1和BG3(肖特基二极管)较易损坏。

  (3)电流测试法:正常电流为16mA左右,若电流过大,很可能是第二连动片、定片在转动时碰片引起的。可用万用表笔分别接外壳C9穿芯电容,万用表量程置于R×1k档。转动调谐轴柄,发现有短路的地方时,可用小改锥把动片拨开一些,但不能拨得太多,以免影响频率特性。C9、C10穿芯电容短路,也会造成电流过大的故障。若电流过小,应仔细观察电路有无脱焊处。

  (4)电阻测试法:测量混频管BG3电阻时,只需拨下双头线的—端,万用表置于R×1k档,正向电阻为3~4kΩ,反向电阻为500kΩ左右,若反向电阻过小,则灵敏度会明显降低。各穿芯电容也可用万用表测量它们的开路电阻来判定其好坏。
