Proteus与ICC-AVR联调[图]

文章编号:
090107154812
文章分类: EDA技术 Proteus
点 击:
...
关 键 词: ICC-AVR,互联,联调
文章来源:
http://ycavr.cn
摘 要:
大家都知道ICC-AVR 不能进行代码调试,很多人都选择了AVRStudio,但是AVR Studio 不直观,特别是在做液晶显示代码调试的时候,不能即时的看到显示的情况,而仿真器又太贵,对大多初学者都不太现实。今天给大家介绍一

   大家都知道ICC-AVR 不能进行代码调试,很多人都选择了AVRStudio,但是AVR Studio 不直观,特别是在做液晶显示代码调试的时候,不能即时的看到显示的情况,而仿真器又太贵,对大多初学者都不太现实。今天给大家介绍一种即能像AVR Studio 一样进行代码级调试,又可以实时看到MCU 状态的软件,Proteus。

步骤:

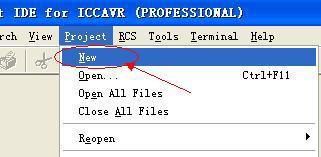

1、新建ICC-AVR 工程,存放到project 文件夹内。

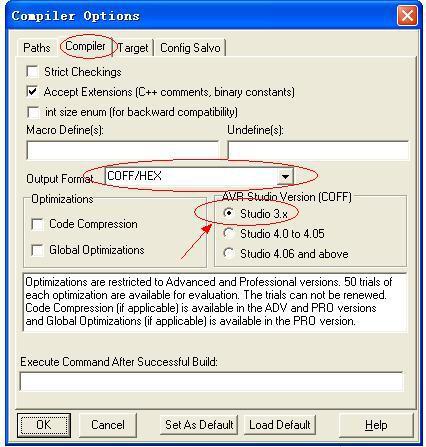

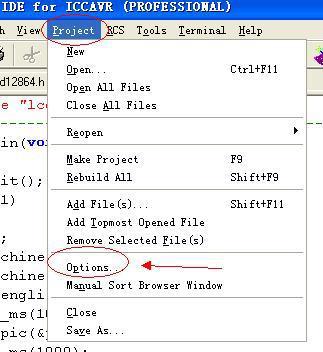

2、设计编译选项



3、编译生成调试文件

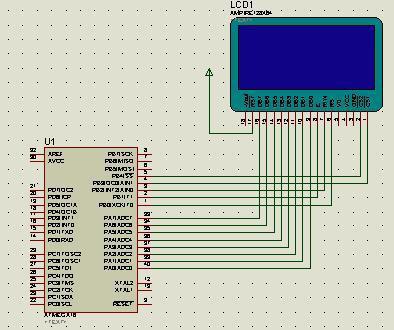

4、打开proteus 建立仿真电路图

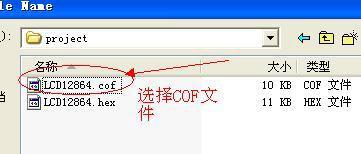

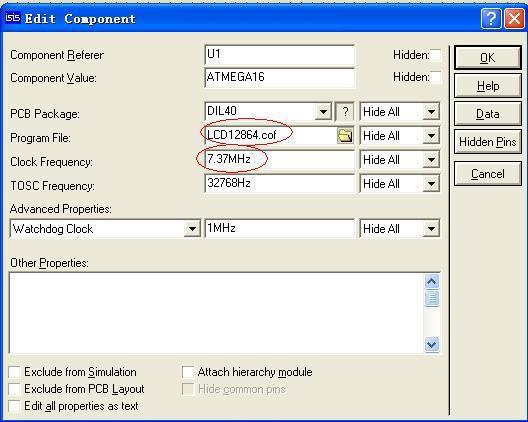

5、给atmega16L 单片机装载调试文件

6、将proteus 仿真文件保存到与ICC-AVR 工程文件相同的文件夹内,保存为相同的文件名。

7、再次打开保存的proteus 文件,开始调试。

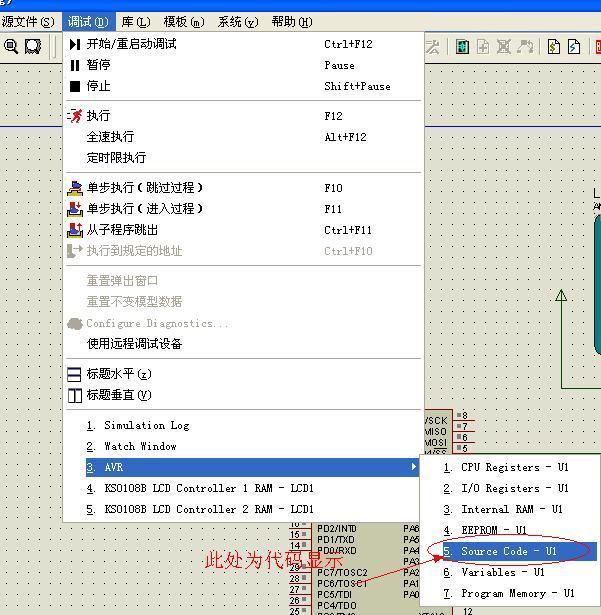

8、如果你在调试时没有显示代码框,打开下图的选项卡。

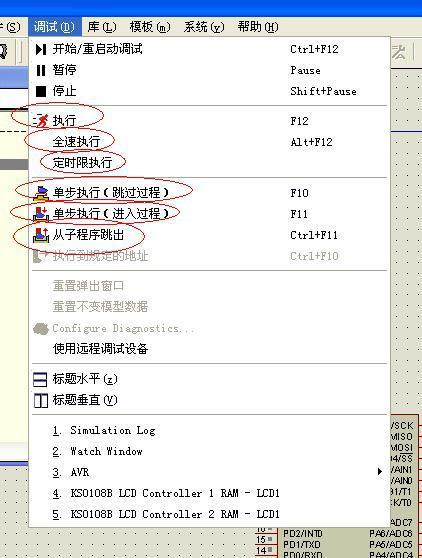

9、调试时你可以选择全速执行、单步调试等选项。

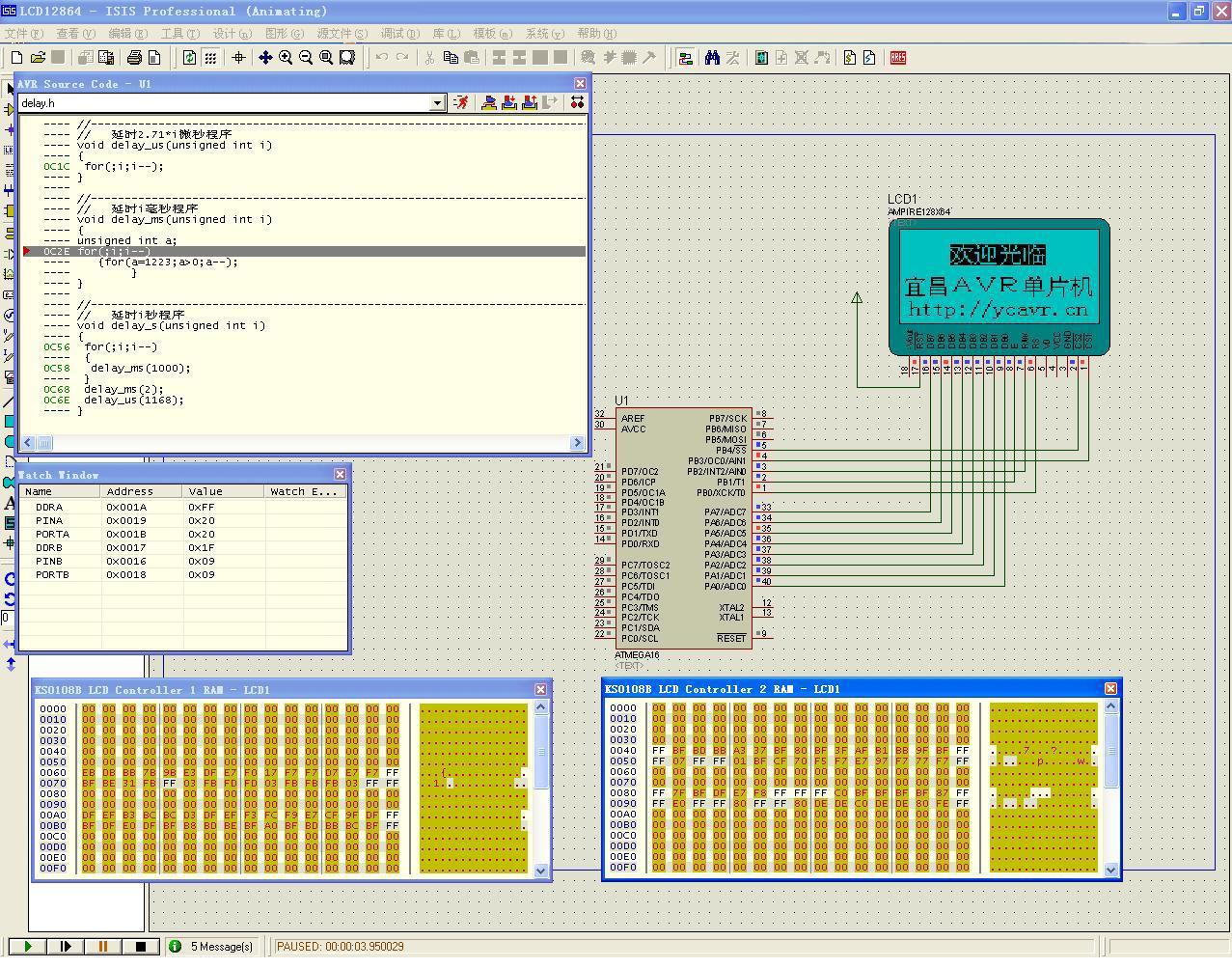

10、最后上一张调试的全图大家看一下。
点击查看原始图片
说到这里,大家应该明白怎么用proteus 进行ICC-AVR 的代码调试了吧。
如果有什么不懂的,可以联系我QQ:79035684 或是到我的网站http://ycavr.cn 发贴,祝大家编程愉快!
