proteus 7.12与 keil 8.0联调

文章编号:
090107160138
文章分类: EDA技术 Proteus
点 击:
...
关 键 词: keil8,联调,互联
文章来源:
网络
摘 要:
对于proteus 6.9以后的版本,在安装盘里或LABCENTER公司有vdmagdi插件,安装该插件即可实现与KEIL的联调...

proteus 7.12与 keil 8.0的联调方法
    对于proteus 6.9以后的版本,在安装盘里或LABCENTER公司有vdmagdi插件,安装该插件即可实现与KEIL的联调。
    首先安装vdmagdi软件,然后再进行以下设置:

Keil设置

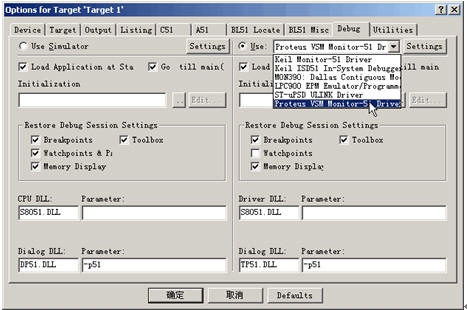

    在Keil软件上单击“Project菜单/Options for Target”选项或者点击工具栏的“option for ta rget”按钮 ,弹出窗口,点击“Debug”按钮,出现如图所示页面。

在出现的对话框里在右栏上部的下拉菜单里选中“Proteus VSM Monitor-51 Driver”。并且还要点击一下“Use”前面表明选中的小圆点。再点击“Setting”按钮,设置通信接口,在“Host”后面添上“127.0.0.1”,如果使用的不是同一台电脑,则需要在这里添上另一台电脑的IP地址(另一台电脑也应安装Proteus)。在“Port”后面添加“8000”。设置好的情形如图所示,点击“OK”按钮即可。最后将工程编译,进入调试状态,并运行。

Proteus的设置
进入Proteus的ISIS,鼠标左键点击菜单“Debug”,选中“use romote debuger monitor”,如图所示。此后,便可实现KeilC与Proteus连接调试。
