导读：WinAVR 的配置与 makefile 一直是新手入门的两个难点。我们经过详细的测试，推荐大家不需要作任何的配置，并且介绍了如何用最简单的方法创建自己的 makefile 文件。利用本文，十来分钟你就能入门 WinAVR /GCC.　　

软件安装好后，你就能在电脑上看到如下的功能菜单：

说明如下：

名称	说明
Programmers Notepad	GCC语言编辑器。可提供应用程序接口。
Mfile	GCC需要一个叫 makefile 的参数文件才能进行编译。Mfile 是一个工具，可以让用户方便地修改 makefile 上的参数。不过我们不推荐使用它。我们推荐直接用记事本打开 makefile 进行编辑。
AVR Insight	仿真调试工具
TkInfo	GNU的超文本浏览器
Uninstall WinAVR	卸载 WinAVR 软件
WinAVR User Manual	WinAVR 用户手册
GNU Maunals Online	GNU的在线帮助
AVR-libc Manual	AVR GCC的C语言函数库帮助手册

从上表可见，WinAVR 的功能看来很多。但我们只推荐使用PN (Programmers Notepad )。

让我们演示如何使用PN进行GCC代码的编辑、编译。

步骤一：打开 PN 工具

步骤二：编写C源代码

菜单 File --> Open 打开预先放在 C:\avr_test 目录下的C源文件。这个源文件来自我们的新手入门的第一个范例，文件名叫 main.c 。你可以点击此处下载这个C文件压缩包(需要解压后才能使用，不要改名)。为了方便阅读，我们将这个main.c 排版成彩色的网页格式，代码如下：

#include <avr/io.h>

#include <avr/delay.h>



//注：内部函数_delay_ms() 最高延时 262.144mS@1MHz 即 32.768ms@8MHz

// 该函数可以实现较精确的定时for()/while()指令很难计算延时时间

// 为了使 _delay_ms()函数的延时正确，须在makefile中设定F_CPU为实际的系统时钟频

// 本范例为1MHz内部RC振荡器即 F_CPU=1000000

int main(void)

{

    unsigned char i,j,k; //定义变量

    PORTA=0xFF;

    DDRA=0xFF; //PA口设为输出高电平，灯灭

    while(1)

        {

            i=1;

            for (j=0;j<8;j++) //循环8次，即PA0~~PA7轮流闪亮

                {

                    PORTA=~i; //反相输出,低电平有效

                    for (k=0;k<10;k++) _delay_ms(30); //延时 30*10=300毫秒，可自行调节

                    i=i<<1; //左移一位

                       // 0b00000001 PA0

                       // 0b00000010 PA1

                       // 0b00000100 PA2

                       // 0b00001000 PA3

                       // 0b00010000 PA4

                       // 0b00100000 PA5

                       // 0b01000000 PA6

                       // 0b10000000 PA7

                }

       }

}

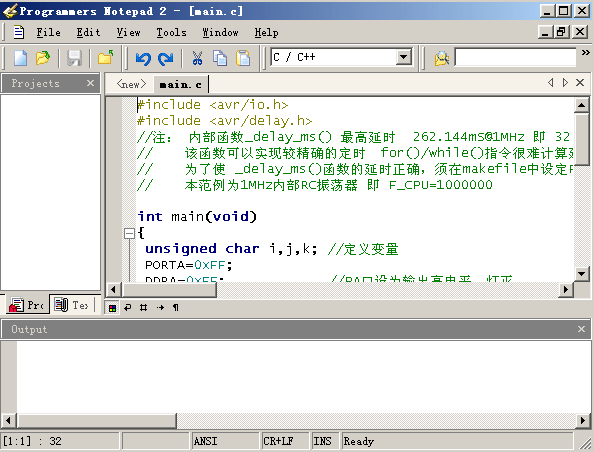

打开main.c 后，看到如下的界面

你可以直接编辑 main.c 。

编辑完成，保存后，我们就可以进行下面的编译工作。
